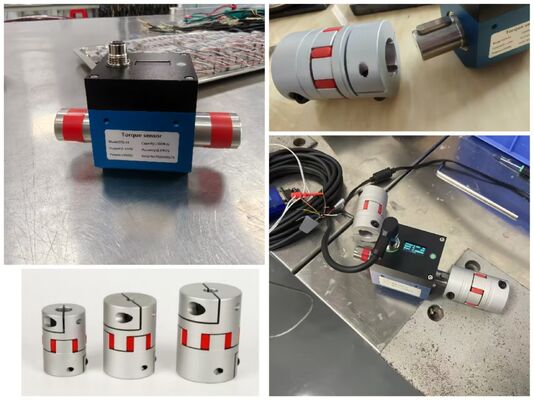

รุ่น: DTS-01
ความจุ: 0.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100Nm
ความแม่นยำ: ±0.1; ±0.3; ±0.5%F.S
ความไวของเอาต์พุต: 1.0~1.5.0 mV/V, 4-20mA, 0-5/ 0-10Vdc
คุณสมบัติ:
1, เซ็นเซอร์วัดแรงบิดประกอบด้วยสเตรนเกจและวงจรรวมที่มีความแม่นยำสูงและประสิทธิภาพที่เสถียร
2, มีความเสถียรในระยะยาวที่ดีเยี่ยม
3, มีการเชื่อมต่อแบบลิ่มทั้งสองด้าน
4, ความเร็วสูงสุด 4000RPM
ข้อมูลจำเพาะทางเทคนิค:
| อุณหภูมิในการทำงาน: | -10~+80 ℃ |
| ช่วงชดเชยอุณหภูมิ: | อุณหภูมิห้อง ~+60 ℃ |
| ผลกระทบของอุณหภูมิต่อศูนย์: | ±0.1 %F.S/10 ℃ |
| แรงดันไฟฟ้ากระตุ้น: | 12 VDC |
| ความต้านทานฉนวน: | 2000 MΩ/100VDC |
| ความต้านทานอินพุต: | 700±10/350±10 Ω |
| ความต้านทานเอาต์พุต: | 700±5/350±5 Ω |
| เอาต์พุตศูนย์: | 0~±1 %F.S |
| การโอเวอร์โหลดที่ปลอดภัย: | 120 %F.S |
| ความยาวสายเคเบิล: | 3 ม. |
|
การเชื่อมต่อสายเคเบิล: |
แดง: Exc+ ดำ: Exc - เขียว: Signal + ขาว: Signal- |
ขนาด: มม.
ขนาดร่องลิ่ม: กxลxส 22x3.5x6มม.
1, พื้นที่การใช้งาน
เซ็นเซอร์วัดแรงบิดแบบไดนามิกซีรีส์ DTS เป็นอุปกรณ์วัดแรงบิดและการใช้พลังงานเชิงกลที่แม่นยำ ส่วนใหญ่ใช้ใน
1.1 มอเตอร์ไฟฟ้า, มอเตอร์เครื่องยนต์, เครื่องยนต์สันดาปภายใน และอุปกรณ์หมุนอื่นๆ
1.2 พัดลม, ปั๊มน้ำ, ประแจวัดแรงบิด
1.3 รถไฟ, รถยนต์, รถแทรกเตอร์, เครื่องบิน, เรือ, เครื่องจักรทำเหมือง
1.4 ระบบรีไซเคิลน้ำ
1.5 เครื่องวัดความหนืด
1.6 อุตสาหกรรมกระบวนการ
2, ข้อกำหนดในการติดตั้ง
2.1 เหมาะสำหรับการติดตั้งทั้งแนวตั้งและแนวนอน
2.2 อุปกรณ์โหลดทั้งหมด, เซ็นเซอร์วัดแรงบิด, อุปกรณ์จ่ายไฟควรติดตั้งบนแท่นที่มั่นคงเพื่อหลีกเลี่ยงการสั่นสะเทือนมากเกินไป มิฉะนั้นอาจทำให้การอ่านค่าไม่เสถียร, ลดความแม่นยำ หรือแม้กระทั่งทำให้เซ็นเซอร์วัดแรงบิดเสียหาย
2.3 ใช้ข้อต่อแบบสลักยืดหยุ่น
2.4 แนะนำให้ใช้การยึดแบบยืดหยุ่นสำหรับส่วนกลางของเซ็นเซอร์วัดแรงบิด ห้ามใช้การยึดแบบแข็ง
2.5 ความคลาดเคลื่อนของศูนย์กลางของอุปกรณ์โหลด, เซ็นเซอร์วัดแรงบิด, อุปกรณ์จ่ายไฟควรน้อยกว่า Φ0.05 มม.

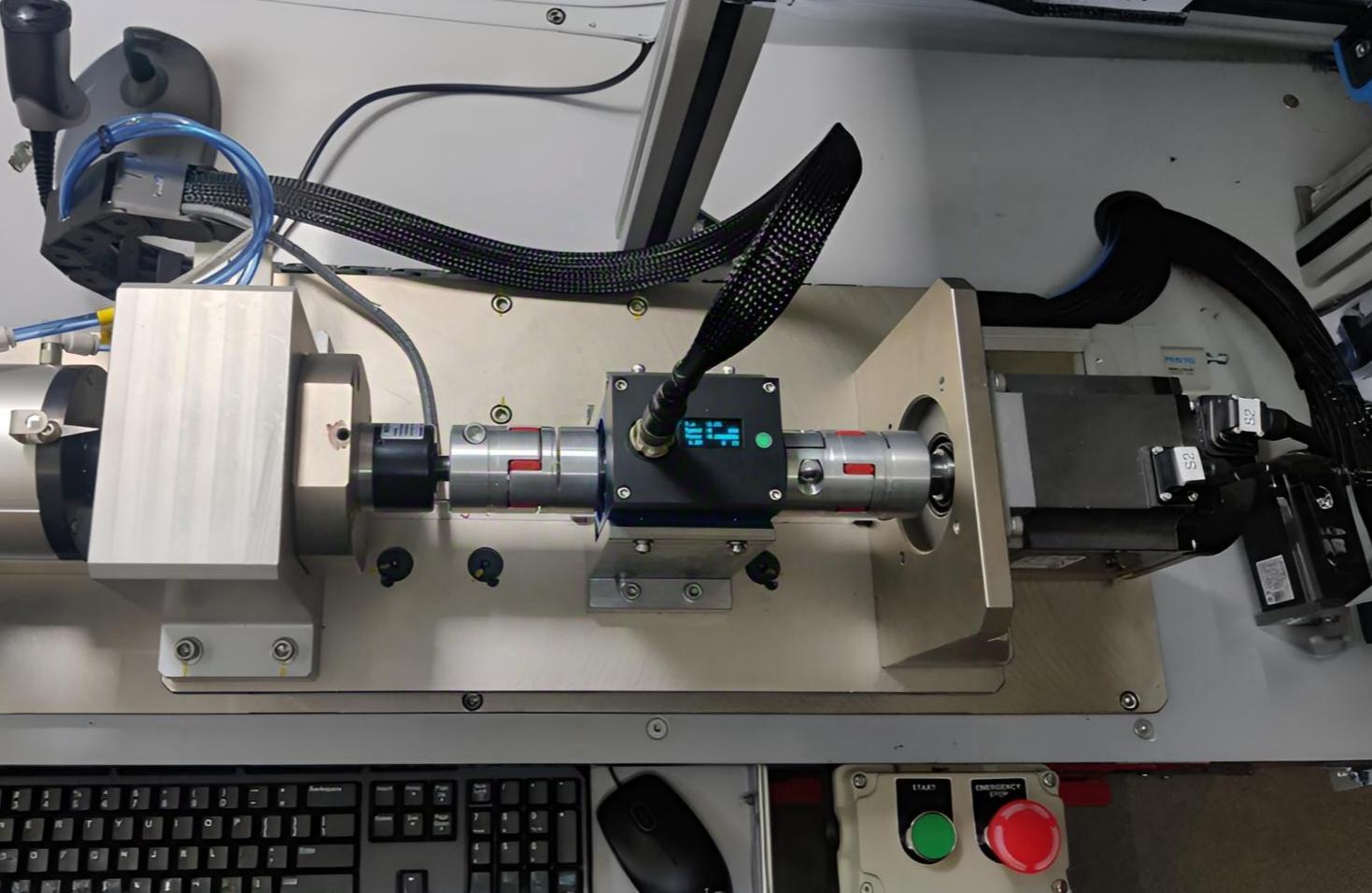

3, ขั้นตอนการติดตั้ง
3.1 ยืนยันระยะห่างระหว่างอุปกรณ์จ่ายไฟและอุปกรณ์โหลดตามประเภทการเชื่อมต่อเพลาและความยาวของเซ็นเซอร์วัดแรงบิด ปรับช่องว่างระหว่างแนวแกน (ของอุปกรณ์จ่ายไฟและอุปกรณ์โหลด) และระนาบอ้างอิง ตรวจสอบให้แน่ใจว่าศูนย์กลางระหว่างกันน้อยกว่า Φ0.03 มม. จากนั้นยึดอุปกรณ์จ่ายไฟและอุปกรณ์โหลดบนระนาบอ้างอิง

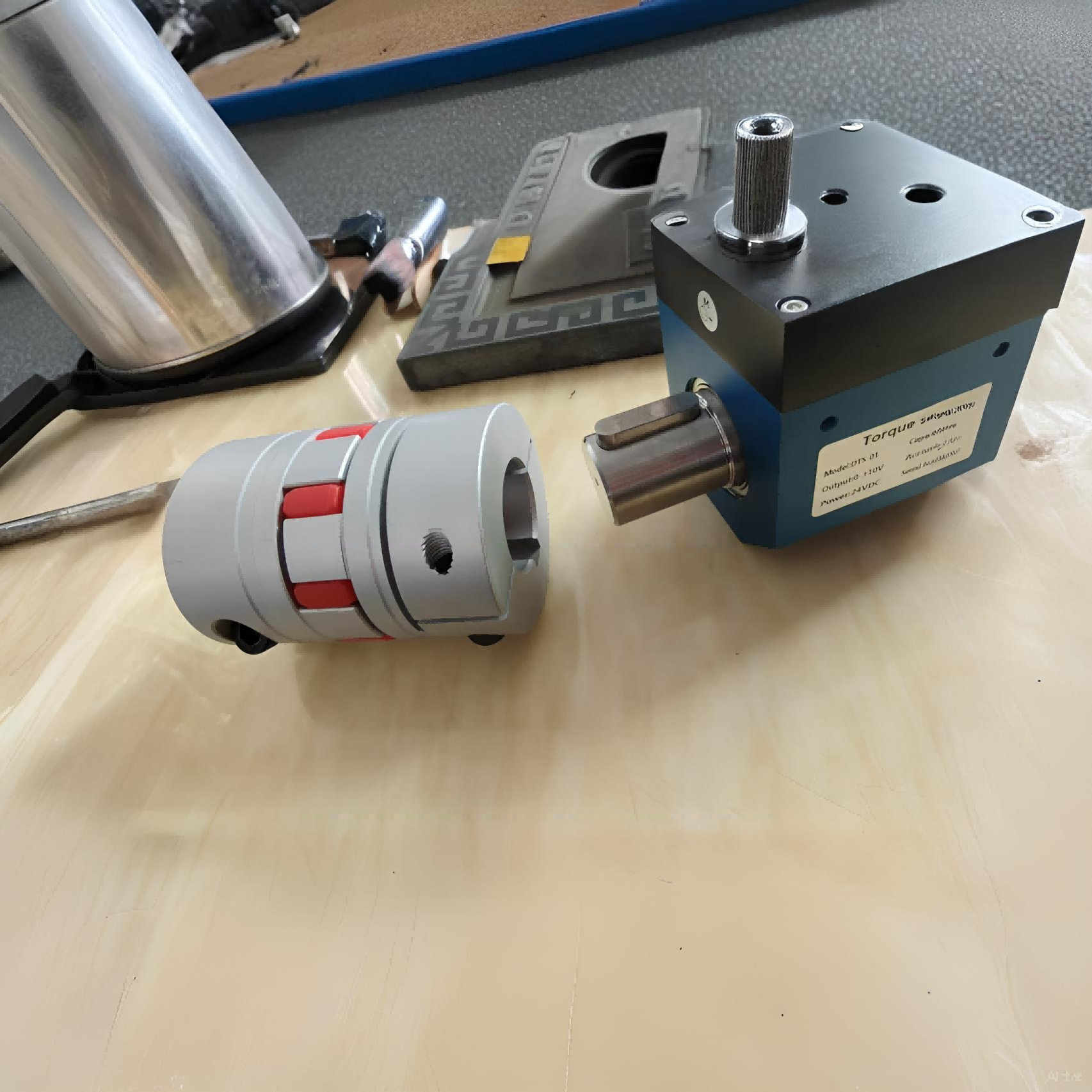

3.2 ติดตั้งข้อต่อบนเพลาแต่ละอัน
3.3 ปรับระยะห่างระหว่างเซ็นเซอร์วัดแรงบิดและระนาบอ้างอิง ตรวจสอบให้แน่ใจว่าศูนย์กลางระหว่างแนวแกนของพวกมันและแนวแกนของอุปกรณ์จ่ายไฟและอุปกรณ์โหลดน้อยกว่า Φ0.03 มม. จากนั้นยึดเซ็นเซอร์วัดแรงบิดบนระนาบอ้างอิง
3.4 ยึดข้อต่อ การติดตั้งเสร็จสมบูรณ์
4, วิธีการติดตั้งทั่วไป
4.1 เมื่อความเร็วต่ำกว่า 300RPM, ไม่มีการหมุนตามเข็มนาฬิกาและทวนเข็มนาฬิกาบ่อยครั้ง สามารถใช้วัตถุที่ยืดหยุ่นเชื่อมต่อกับเซ็นเซอร์วัดแรงบิดและป้องกันไม่ให้หมุนได้
4.2 เมื่อความเร็วสูงกว่า 300RPM, มีการหมุนตามเข็มนาฬิกาและทวนเข็มนาฬิกาบ่อยครั้ง จำเป็นต้องมีแผ่นยึดทั้งด้านหน้าและด้านหลังของเซ็นเซอร์วัดแรงบิด เพิ่มยางซิลิโคน 2-3 มม. ตรงกลางของเซ็นเซอร์วัดแรงบิดและแผ่นยึด โดยมีการบีบอัด 15%-20% เพื่อป้องกันไม่ให้เกิดการเชื่อมต่อแบบแข็ง
