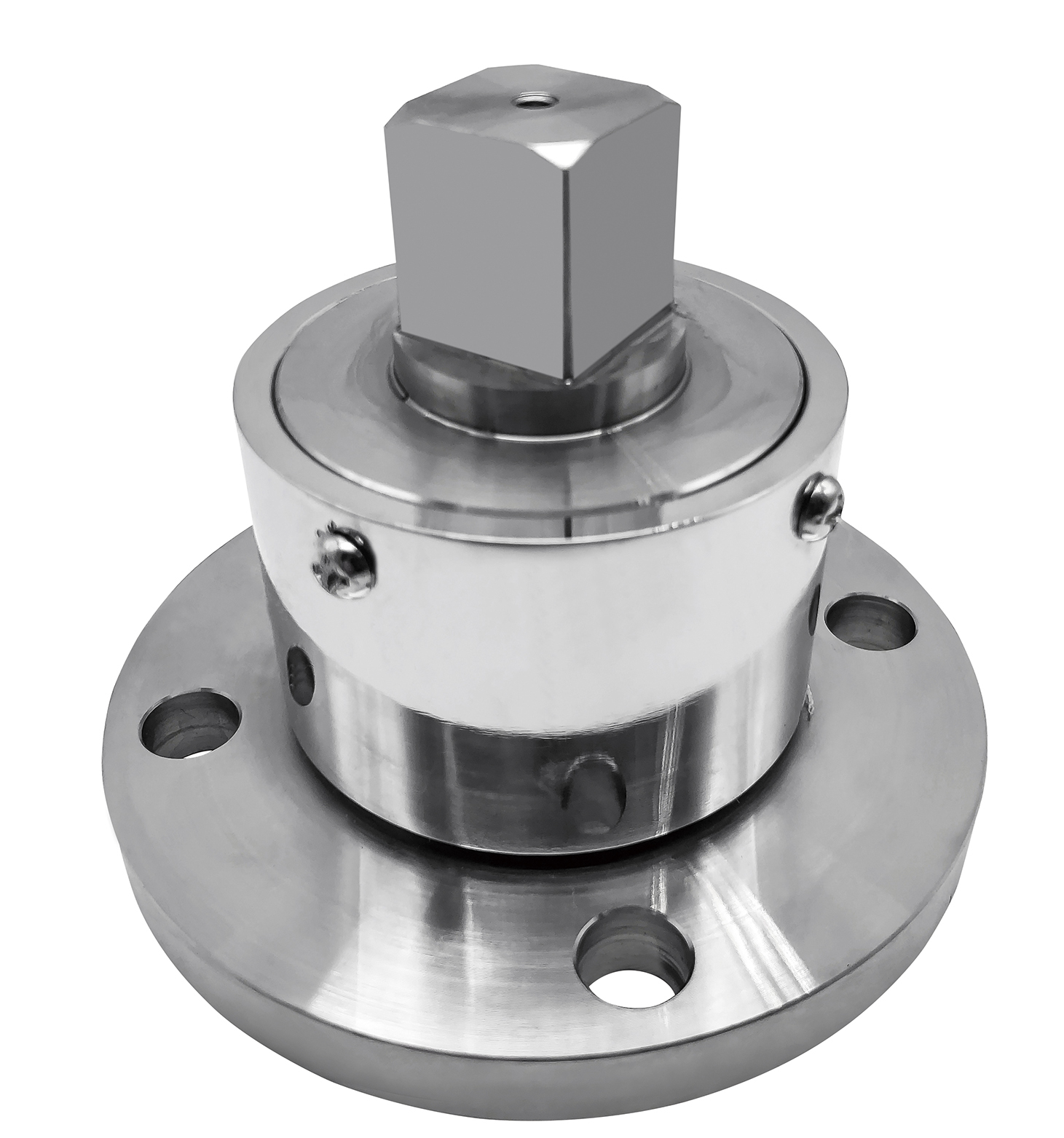

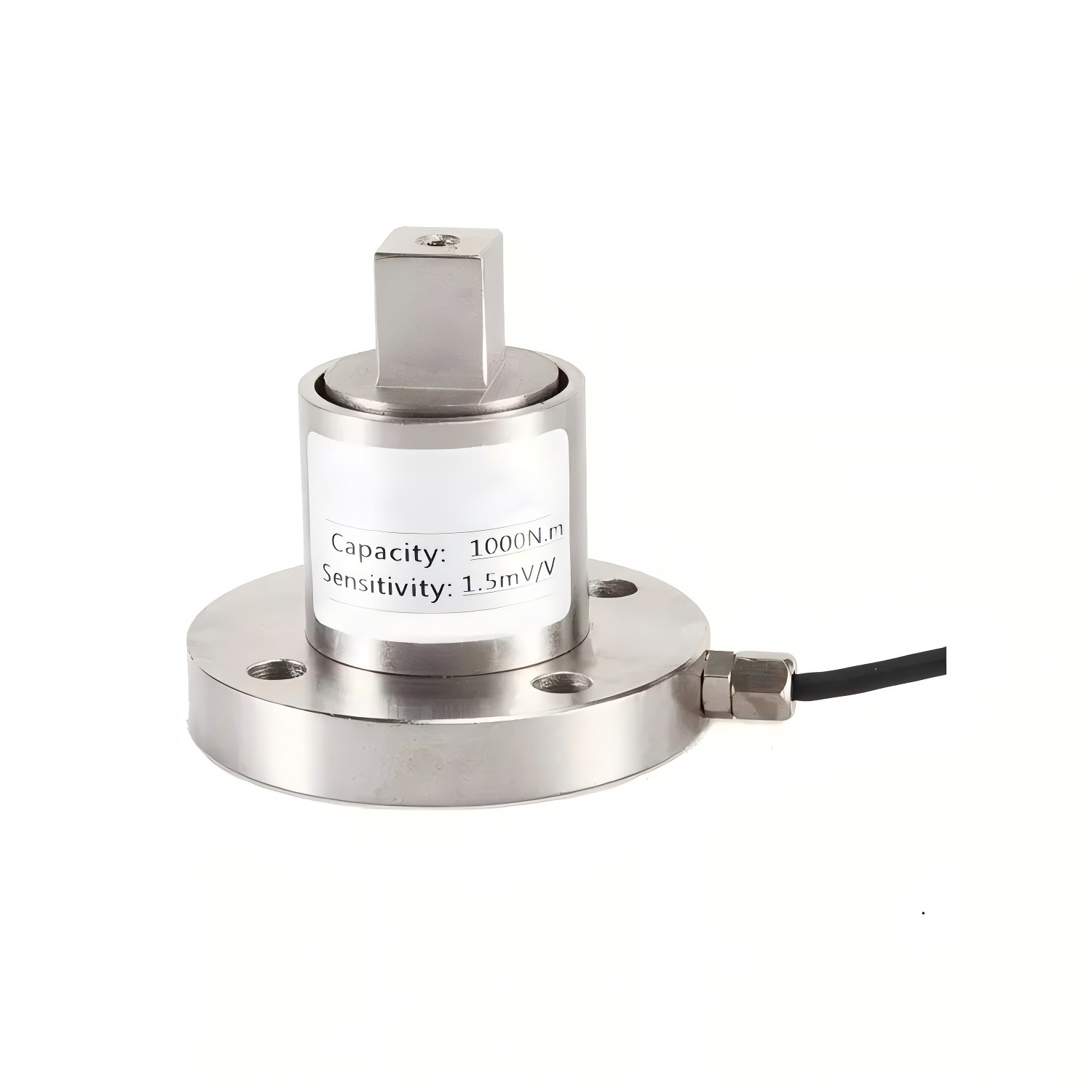

ทรานสดิวเซอร์แรงบิดสถิตสำหรับสอบเทียบประแจสำหรับอุตสาหกรรม
รุ่น:ZNJ-103
คุณสมบัติ:
1. ใช้เกจวัดความเครียดแบบต้านทานที่รวมเข้ากับวงจรซึ่งมีความแม่นยำ เสถียร และมีช่วงการวัดกว้าง
2. การวัดแบบสถิตความจุปานกลาง ติดตั้งง่าย
3. ปลายด้านหนึ่งมีข้อต่อแบบสลัก (หรือสลักสี่เหลี่ยมภายนอก) อีกด้านหนึ่งมีข้อต่อแบบหน้าแปลน
การใช้งาน:
ขนาด: มม.
ข้อมูลจำเพาะ:
| พารามิเตอร์ | ข้อมูลจำเพาะ |
| ความจุ | 0~20,50,100,200,300,500,1000Nm |
| เอาต์พุตที่กำหนด | 1.5+10% mV/V |
| สมดุลศูนย์ | ±1%FS |
| ความไม่เป็นเชิงเส้น | +0.1-0.3%FS |
| ฮิสเทรีซิส | ±0.05%F.S |
| การทำซ้ำ | 0.05%F.S |
| การคืบ | 0.03%F.S/30นาที |
| ผลกระทบของอุณหภูมิต่อเอาต์พุต | 0.03%F.S/10℃ |
| ผลกระทบของอุณหภูมิต่อศูนย์ | 0.03%FS/10℃ |
| อิมพีแดนซ์อินพุต | 350/750±10Ω |
| อิมพีแดนซ์เอาต์พุต | 350/700±50Ω |
| ความถี่ตอบสนอง | 100μS |
| ฉนวน | ≥5000MΩ/100V |
| การกระตุ้นที่แนะนำ | 10V(DC) |
| ช่วงอุณหภูมิที่ชดเชย | -10 ~ 60℃ |
| ช่วงอุณหภูมิการทำงาน | -20 ~ 65℃ |
| การโอเวอร์โหลดที่ปลอดภัย | 150%F.S |
| การโอเวอร์โหลดสูงสุด | 200%F.S |
| ขนาดสายเคเบิล | φ5.2 x 3 ม. |
| รหัสสีสายเคเบิล | อินพุต แดง (+), ดำ (-) เอาต์พุต เขียว (+), ขาว (-) |
| วัสดุ | สแตนเลส/เหล็กอัลลอย |
