Full Bridge Resistant Strain Gauge with Solder Points

Full Bridge Resistant Strain Gauge with Solder Points
คุณสมบัติ คลังภาพ รายละเอียดสินค้า ขออ้าง
คุณสมบัติ
ข้อมูลจำเพาะ
การตีโพยตีพาย: ± 0.05%
ช่วงการวัด: 0-1,000 ไมโครสเตรน
อุณหภูมิในการทำงาน: -20~＋80℃
การใช้งาน: โหลดเซลล์เซ็นเซอร์
วัสดุตัวพา: ฟีนอลิกอัลดีไฮด์/โพลีอิไมด์/อีพอกซี
คุณสมบัติ: เครื่องตรวจจับความดันขนาดเล็ก
วัสดุ: ฟอยล์โลหะ
คืบ: ±0.05% เต็มสเกล
พิมพ์: เครื่องวัดความยืดหยุ่นความต้านทาน
ลวดตะกั่ว: สายไฟ 3 เส้น ยาว 1 ม
ความต้านทาน: 350,500,1000 โอห์ม
บริการ: กำหนดเอง
แบบอย่าง: ซีรีย์ EB
อุณหภูมิในการทำงาน: ー20~＋80℃,
สำหรับวัสดุ: เหล็กหรือโลหะผสมอลูมิเนียม
วัสดุฐาน: ฟีโนล อัลดีไฮด / โพลีไมด์ / อีโอกซี่
เน้น:

full bridge strain gauge with solder points

,

foil strain gauge with solder connections

,

resistant strain gauge full bridge type
ข้อมูลพื้นฐาน
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Top Sensor
หมายเลขรุ่น: ซีรีย์ EB
การชำระเงิน
รายละเอียดการบรรจุ: กล่องกล่อง
รายละเอียดสินค้า

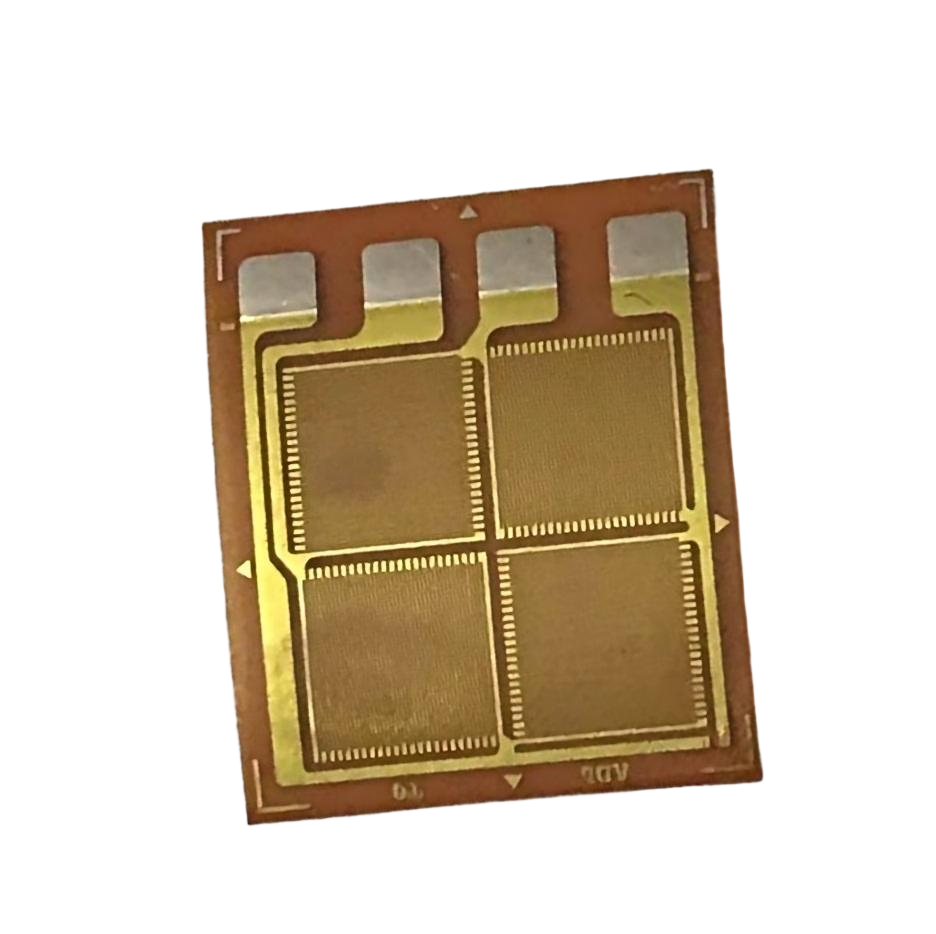

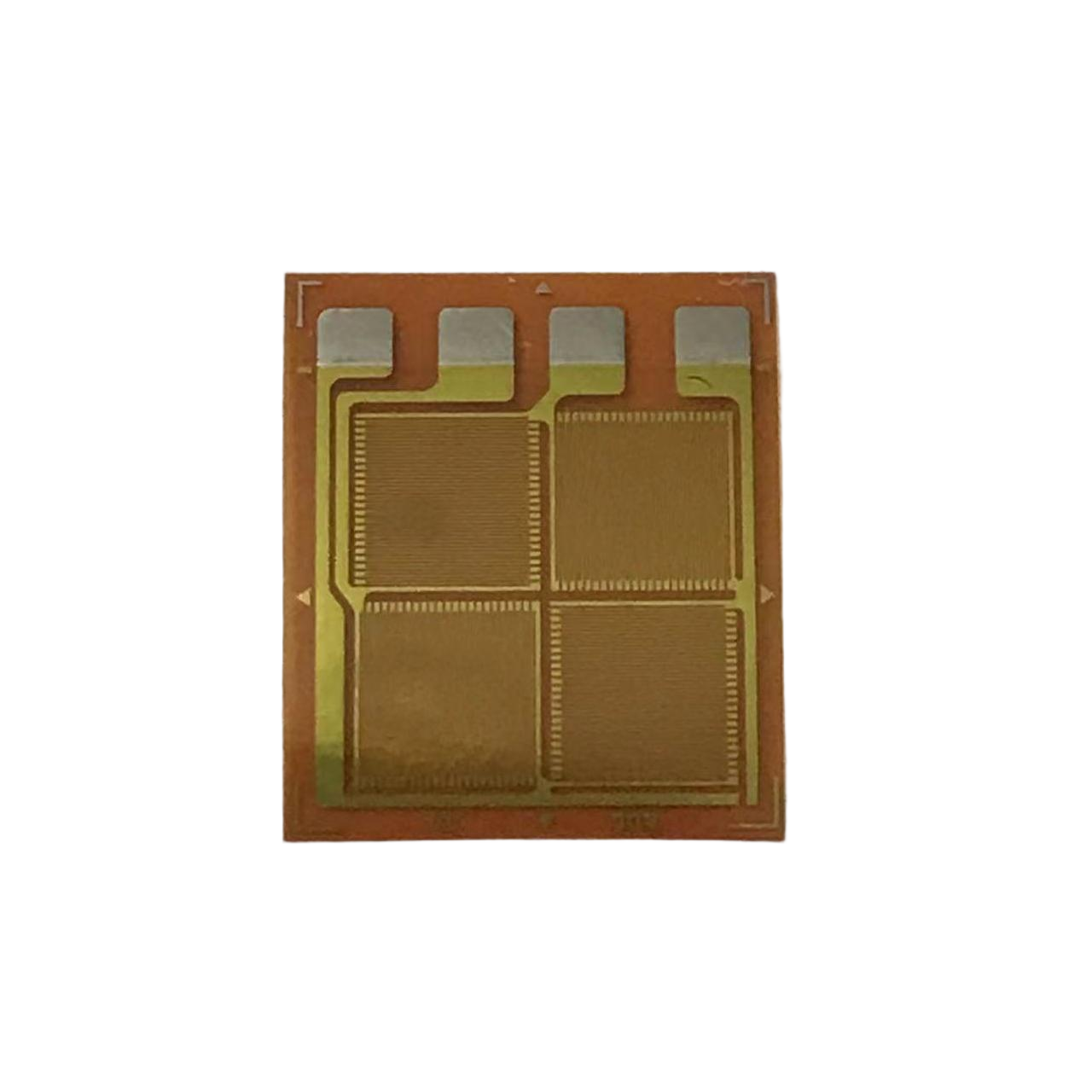

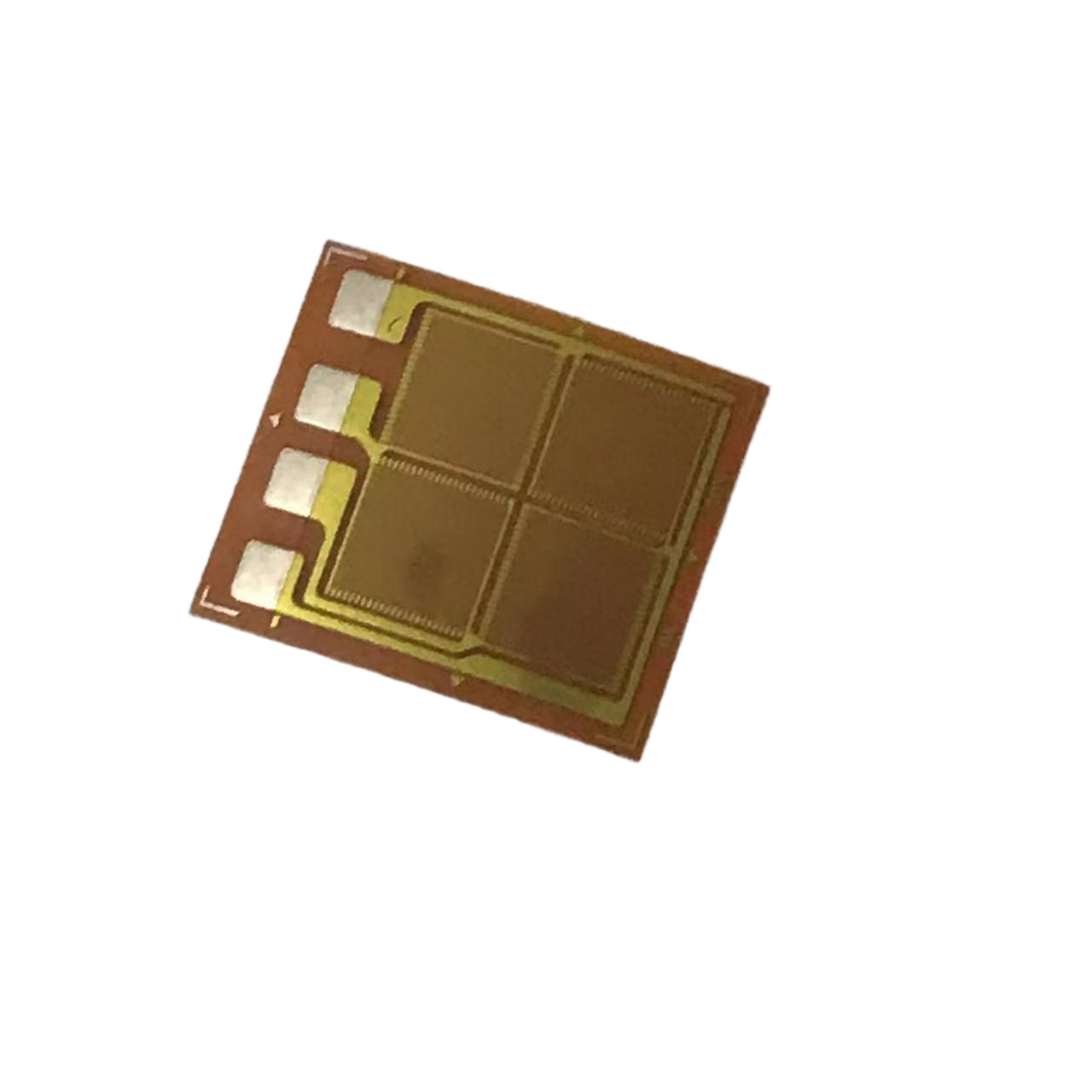

Full Bridge Resistant Strain Gauge with Solder Points

Model: EB-A series

Product Description:

A full-bridge strain gauge is a high-performance sensor configuration that uses four active strain gauges wired into a Wheatstone bridge circuit All four gauges are bonded to the test object, which maximizes measurement sensitivity and provides superior compensation for thermal effects and extraneous loads compared to quarter- and half-bridge setups.

Features:

  • Product Name: Foil Strain Gauge
  • Grid number: 4
  • Hysteresis: ±0.05% Full Scale
  • Material: Steel or Alloy Aluminum
  • Measurement Range: 0-1000 Microstrain
  • Service: Custom design on carrier size, grid dimension
  • Carrier Material: Imported Phenolic Aldehyde/Polyimide/Epoxy
  • Measuring Material: Foil(nickel copper alloy, Constantan or Karma)
  • Resistance: 350,500,1000 Ohm
  • Operational temperature －20～＋80℃, Temperature compensation range ＋10～＋80℃

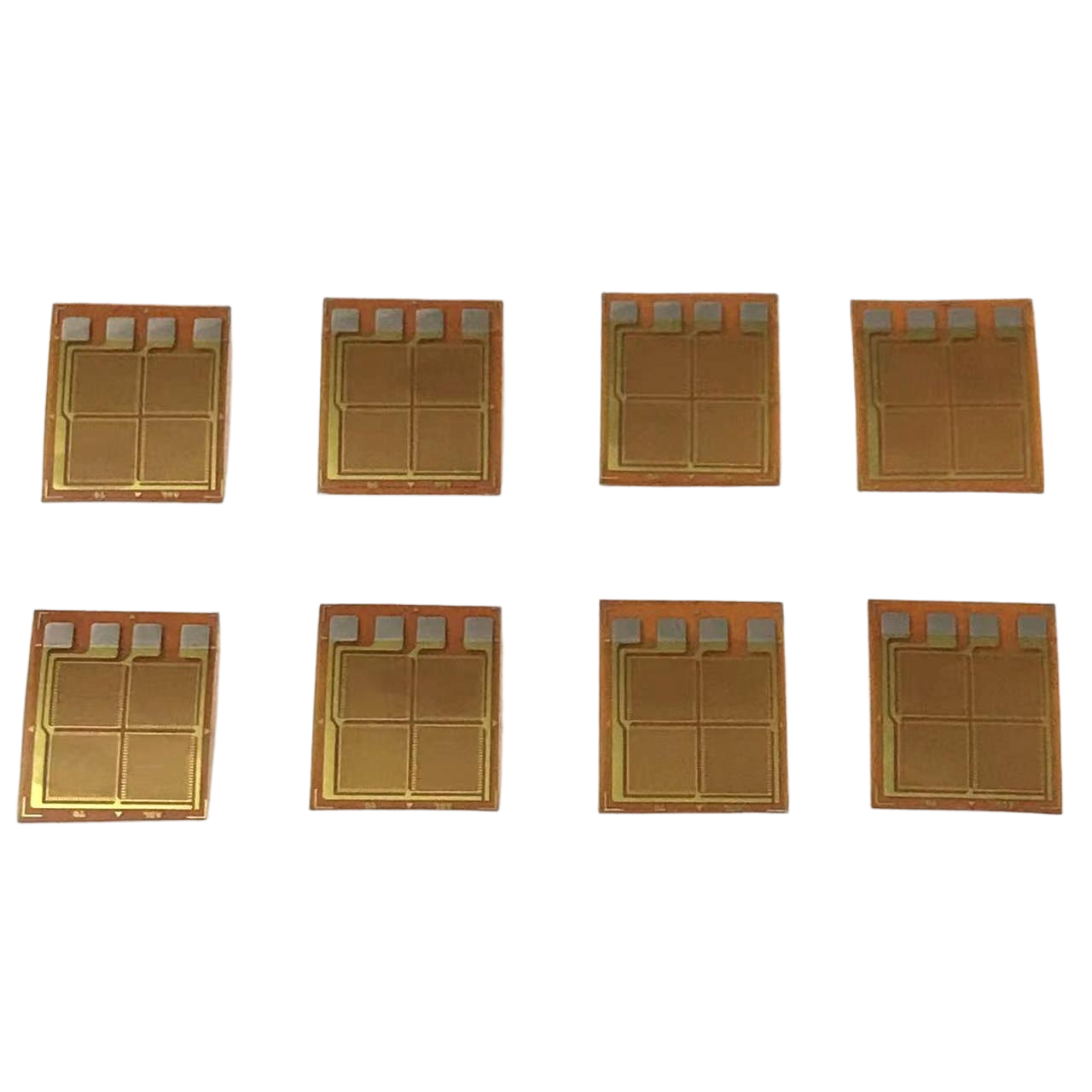

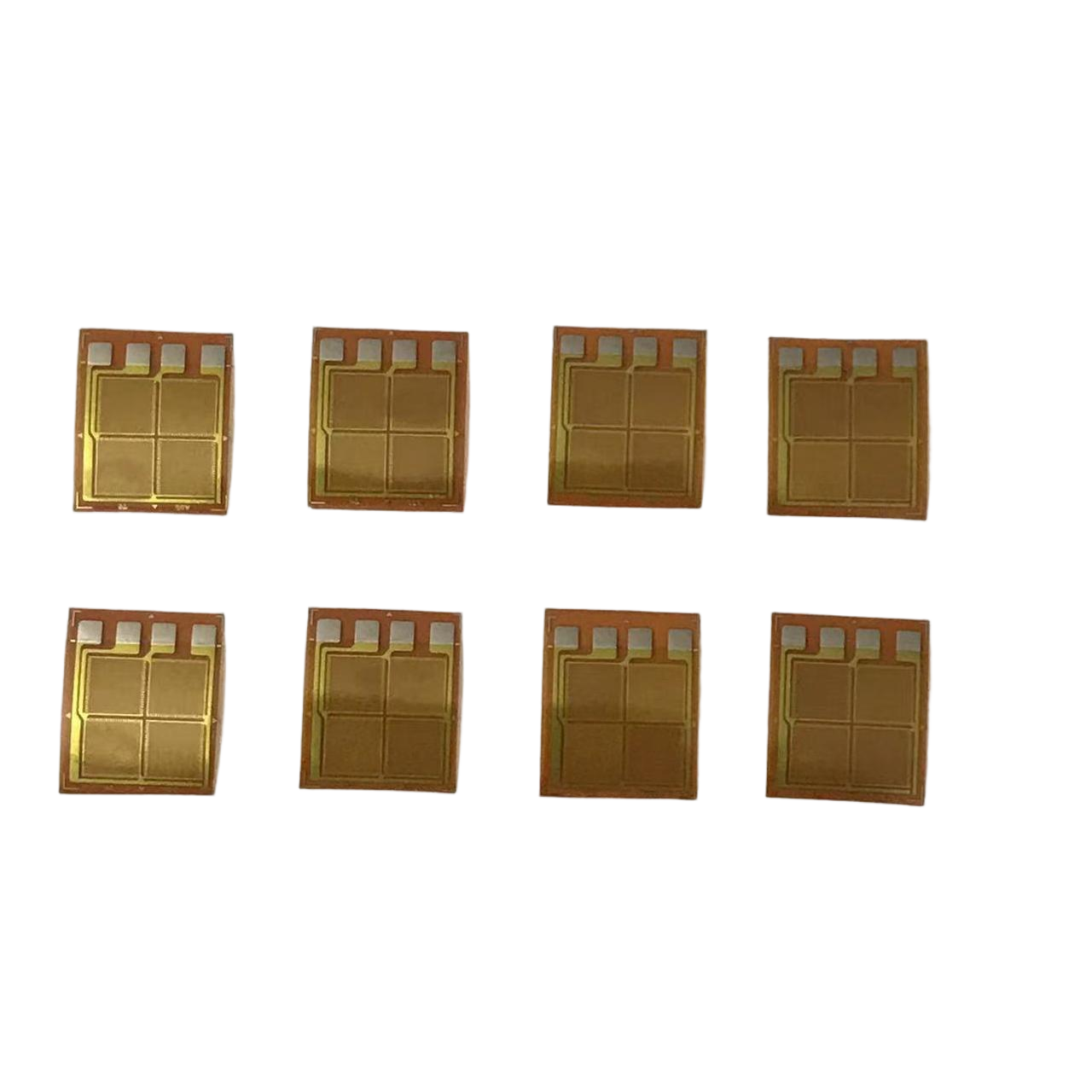

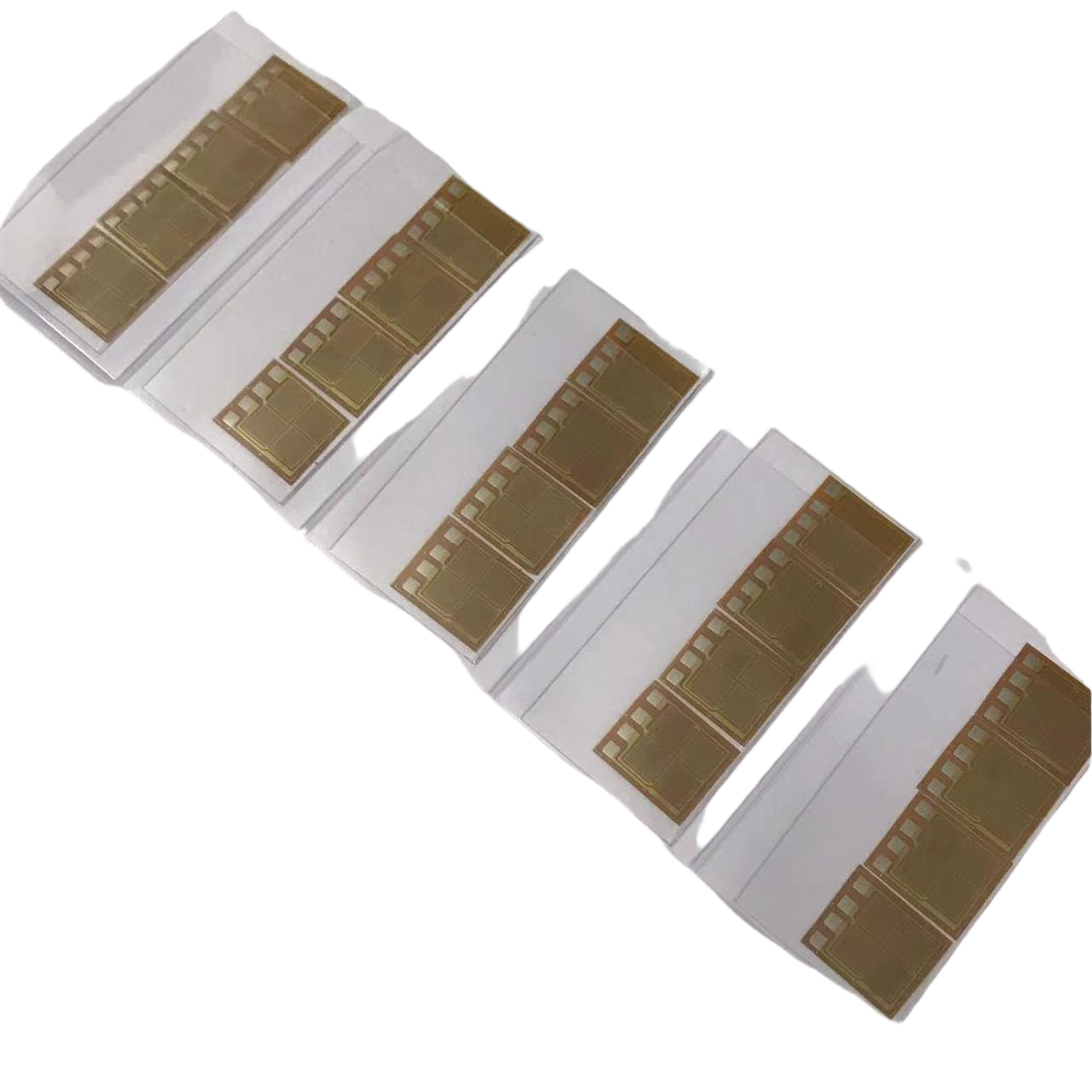

  • Each package 40 pcs, can be soldered copper wire, good performance
  • Three (3) to Five (5) solder points



Dimension:


Model Measuring Grid Size (mm) Carrier Size (mm)
BF350-3EB-A 2.25×2.65 9.2×7.7
ZF1000-3EB-A 2.25×2.65 9.2×7.7

Note: Other models and sizes are available according to customer request







Full Bridge Resistant Strain Gauge with Solder Points 0

Customization: carrier size, grid dimension, resistance
