รูปแบบ: DTS-01
ความจุ: 0.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100Nm
ความแม่นยํา: ± 01; ± 03; ± 0.5% F.S
ความรู้สึกออกเสียง: 1.05.0 mV/V, 4-20mA, 0-5/ 0-10Vdc
ลักษณะ:
1, เซ็นเซอร์ทอร์คประกอบด้วยเครื่องวัดความยืดและวงจรบูรณาการที่มีความละเอียดสูงและผลงานที่มั่นคง
2มีความมั่นคงระยะยาวที่ดี
3, ด้วยการเชื่อมต่อกุญแจในทั้งสองปลาย
4, 4000RPM มากที่สุด
การใช้งาน:

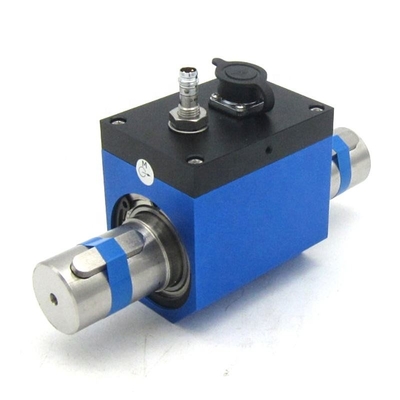

เครื่องตรวจจับทอร์คไดนามิก 10-1000Nm สําหรับเครื่องตรวจจับหมุนของกล่องเกียร์ออโต้
ข้อมูลการใช้งาน:
| อุณหภูมิการทํางาน | -10 ̊+80 °C |
| ระยะค่าชดเชยอุณหภูมิ: | อุณหภูมิห้อง ~ + 60 °C |
| อัตราการเกิดของอุณหภูมิที่ศูนย์ | ± 0.1 % F.S/10 °C |
| โลตติจ์การกระตุ้น: | 12 VDC |
| การต่อต้านที่ประณาม | 2000 MΩ/100VDC |
| ความต้านทานการเข้า: | 700±10/350±10 Ω |
| ความต้านทานการออกเสียง: | 700±5/350±5 Ω |
| การออกแบบศูนย์ | 0 ± 1 % F.S |
| ความอ้วนความปลอดภัย: | 120 % F.S |
| ความยาวของสายไฟ: | 3 เมตร |
|
การเชื่อมต่อสายเคเบิล: |
สีแดง: Exc+ สีดํา: Exc - สีเขียว สัญญาณ + สีขาว สัญญาณ |
ขนาด: มม
มิติของช่องคีย์: LxDxW 22x3.5x6mm
1พื้นที่ใช้งาน
DTS ซีรี่ย์ดินามิกทอร์คเซ็นเซอร์คืออุปกรณ์การวัดแม่นยําสําหรับทอร์คและการบริโภคพลังงานกล
1.1 เครื่องยนต์ไฟฟ้า เครื่องยนต์เครื่องยนต์ เครื่องยนต์เผาไหม้ภายใน และอุปกรณ์หมุนอื่น ๆ
1.2 พัดลม ปั๊มน้ํา กุญแจหมุน
1.3 รถไฟฟ้า, รถยนต์ยนต์, แทรคเตอร์, เครื่องบิน, เรือ, เครื่องเหมืองแร่
1.4 ระบบรีไซเคิลน้ํา
1.5 วิสโคเมตร
1.6 อุตสาหกรรมแปรรูป
2ความต้องการในการติดตั้ง
2.1 เหมาะสําหรับการติดตั้งทั้งแนวตั้งและแนวราบ
2.2 อุปกรณ์บรรทุกทั้งหมด, เครื่องตรวจวัดแรงหมุน, อุปกรณ์พลังงาน ควรติดตั้งบนแพลตฟอร์มที่แข็งแรง เพื่อหลีกเลี่ยงการสั่นสะเทือนที่เกินขั้น ไม่เช่นนั้นอาจทําให้การอ่านไม่มั่นคงลดความแม่นยําหรือแม้แต่ความเสียหายเซ็นเซอร์ทอร์ค.
2.3 ใช้เครื่องยืดหยุ่น
2.4 การติดตั้งแบบยืดหยุ่นถูกแนะนําสําหรับการติดตั้งส่วนกลางของเซ็นเซอร์มอร์ค ไม่ใช้การติดตั้งแบบแข็ง
2.5 ความอนุญาตความแน่นของอุปกรณ์บรรทุก, เครื่องตรวจจับแรงหมุน, อุปกรณ์พลังงาน ควรต่ํากว่า Φ0.05mm
3, ขั้นตอนการติดตั้ง
3.1 ยืนยันระยะห่างระหว่างอุปกรณ์พลังงานและอุปกรณ์บรรทุก โดยพิจารณาจากประเภทการเชื่อมโยงแกนและความยาวของเซ็นเซอร์มอร์คปรับช่องว่างระหว่างเส้นแกน (ของอุปกรณ์พลังงานและอุปกรณ์บรรทุก) และระนาบเดทัม, ให้แน่ใจว่า coaxiality ระหว่างพวกเขาเป็นน้อยกว่าΦ0.03mm, แล้วติดตั้งพลังงานและอุปกรณ์การแบ่งปันบนระนาบ datum.
3.2 ติดตั้งการเชื่อมต่อในแต่ละ shaft
3.3 ปรับระยะทางระหว่างเซ็นเซอร์มอร์คและระนาบเดทัม พิจารณาให้แน่ใจว่าความใกล้ชิดระหว่างเส้นแกนของพวกมันและเส้นแกนของอุปกรณ์พลังงานและการบรรทุกที่น้อยกว่าΦ0.03mmจากนั้นปรับเซ็นเซอร์ทอร์คบนระนาบเดทัม.
3.4 ปรับการเชื่อม การติดตั้งเสร็จ
4, วิธีการติดตั้งปกติ
4.1 เมื่อความเร็วต่ํากว่า 300RPM, ไม่มีการหมุนในทิศทางนาฬิกาและตรงข้ามทิศทางนาฬิกาบ่อย ๆ, บางวัตถุยืดหยุ่นสามารถใช้เพื่อเชื่อมต่อกับเซ็นเซอร์มอเตอร์และป้องกันมันจากการหมุน
4.2 เมื่อความเร็วสูงกว่า 300 รอบต่อนาที โดยมีการหมุนในทิศทางนาฬิกาและตรงข้ามทิศทางนาฬิกาบ่อย ๆ โปรแกรมการติดตั้งแผ่นบนทั้งด้านหน้าและด้านหลังของเซ็นเซอร์มอเตอร์มอทเพิ่มยางซิลิคอน 2-3 มิลลิเมตรในกลางเซ็นเซอร์ทอร์คและป้ายการติดตั้งกับ 15% - 20% จํานวนการบดเพลิงเพื่อป้องกันมันจากการกลายเป็นการเชื่อมต่อที่แข็งแรง.
