วัสดุ: | เหล็กกล้าล้อแม็กหรือเหล็กกล้าไร้สนิม | ความแม่นยำ: | C3 |
---|---|---|---|
ป้องกันน้ำ: | IP68 | ความยาวสายเคเบิล: | 3-10 เมตร |
แอปพลิเคชัน: | มาตราส่วนแพลตฟอร์ม | โหลดเซลล์ประเภท: | โหลดเซลล์คานเฉือนเดียว |
แสงสูง: | โหลดเซลล์ชนิดคานเฉือน,โหลดเซลล์ชนิดคาน,โหลดเซลล์จุดเดียว 500 กิโลกรัม |

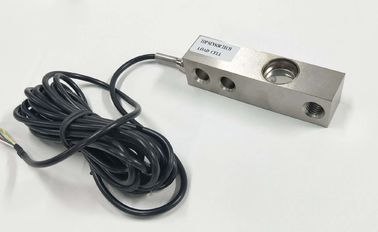

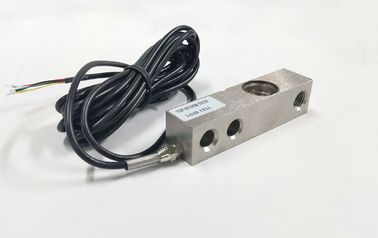

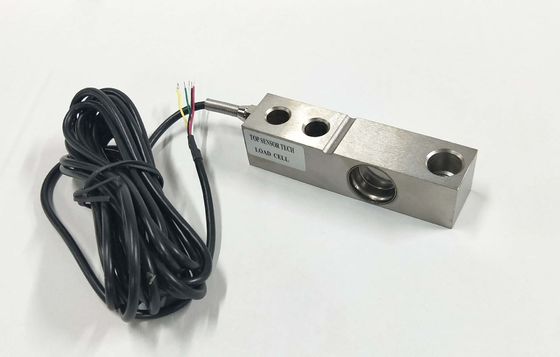

ความจุโหลดเซลล์จุดเดียว 100 กก. 500 กก. 1000 กก. 2000 กก. 5000 กก. 10000 กก.
โหลดเซลล์คานเฉือนเดียว
แบบอย่าง:SD-03A
ความจุ:0.2-10t / 0.5-20Klb
คุณสมบัติ:
โครงสร้างเหล็กอัลลอยรอยเชื่อม IP67
การใช้งาน:
เครื่องชั่งแพลตฟอร์มอิเล็กทรอนิกส์ เครื่องชั่งยานพาหนะ เครื่องชั่งรถไฟ ฯลฯ
ขนาด:
ความจุ | หลี่ | L1 | L2 | L3 | L4 | d | บี | เอ็ม |
0.5~2(t) | 130 | 56.5 | 15.8 | 25.4 | 76.2 | 13.5 | 31.8 | M12X1.75 หรือ |
5~10(klb) 2.5~5(t) | 171.5 | 77.2 | 19.1 | 38.1 | 95.3 | 20 | 38.1 | M18X1.5 3/4-16UNF |
15,20(klb) 7.5,10(t) | 222.3 | 101.6 | 25.4 | 50.8 | 120.7 | 26.2 | 50.8 | M24x2 |
ความแม่นยำ: 0.02%FS | ความต้านทานฉนวน: ≥5000MΩ (100VDC) |
เอาต์พุตพิกัด: 2±0.003 mv/v หรือ 3mv/v | แรงดันกระตุ้น: 9 ~ 12VDC |
ความไม่เป็นเชิงเส้น: 0.03%FS | ช่วงอุณหภูมิที่ชดเชย: -10~+40℃ |
ฮิสเทรีซิส: 0.03%FS | ใช้อุณหภูมิช่วง: -20~+55℃ |
ซ้ำ: 0.02%FS | Temp.effect บนศูนย์: 0.03FS/10 ℃ |
คืบ: 0.02%FS/10นาที | Temp.effect on span: 0.02FS/10 ℃ |
ยอดคงเหลือเป็นศูนย์: ±1%FS | ปลอดภัยเกินพิกัด: 120% |
ความต้านทานอินพุต: 350±5Ω | โอเวอร์โหลดขั้นสูงสุด: 150% |
ความต้านทานเอาต์พุต: 350±3Ω | ปกป้องเกรด: IP68 |
ความยาวสาย :3 เมตร , 5 เมตร หรือตามคำขอ | |
การต่อสาย |
