เครื่องวัดความเครียดฟอยล์ของเราถูกออกแบบมาเพื่อวัดการเปลี่ยนแปลงความดันขนาดเล็ก ให้แม่นยําและมีความรู้สึกสูงเครื่องวัดความเครียดเชิงเส้นถูกทําจากวัสดุที่มีคุณภาพสูง เพื่อให้มั่นคงในระยะยาวและการทํางานที่น่าเชื่อถือ.

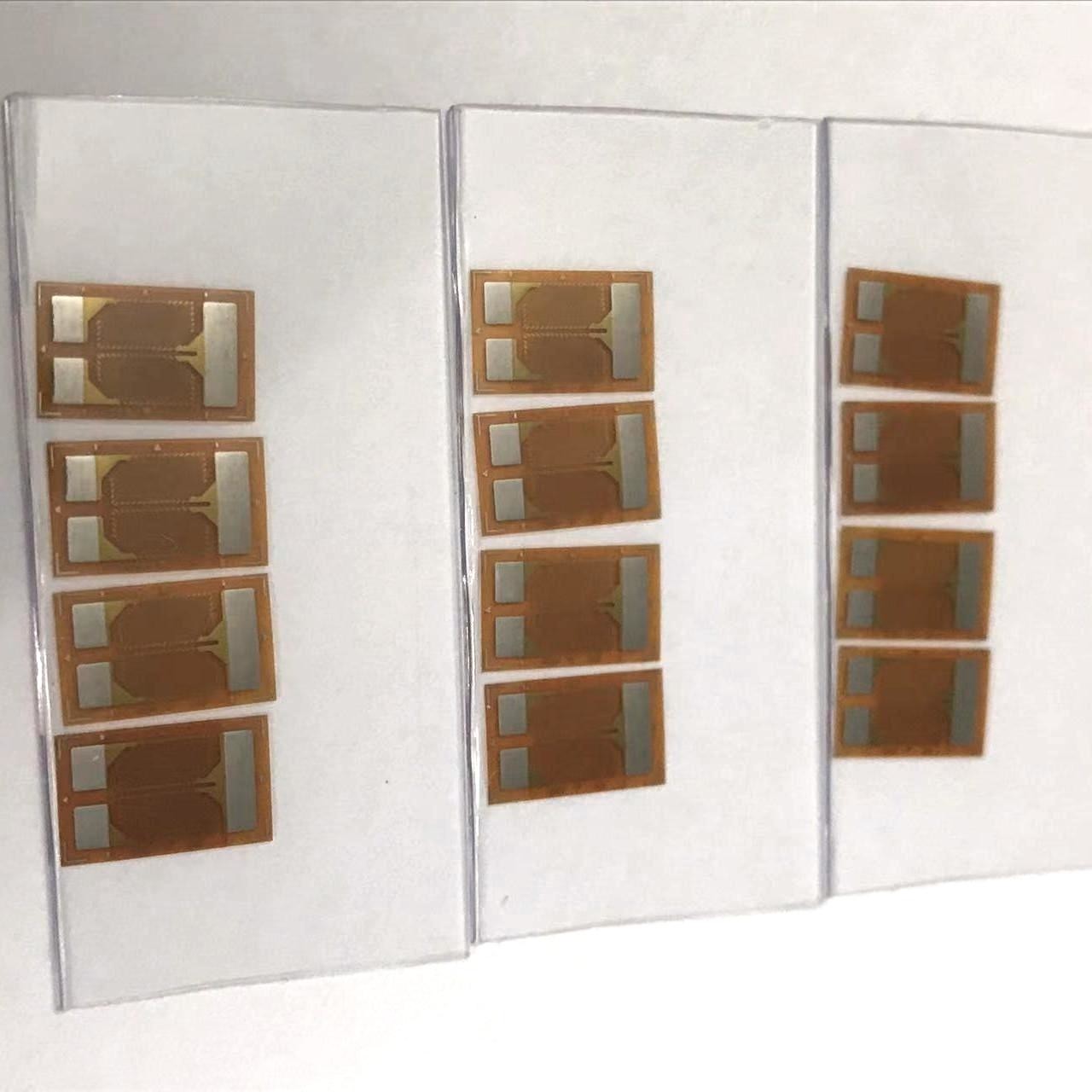

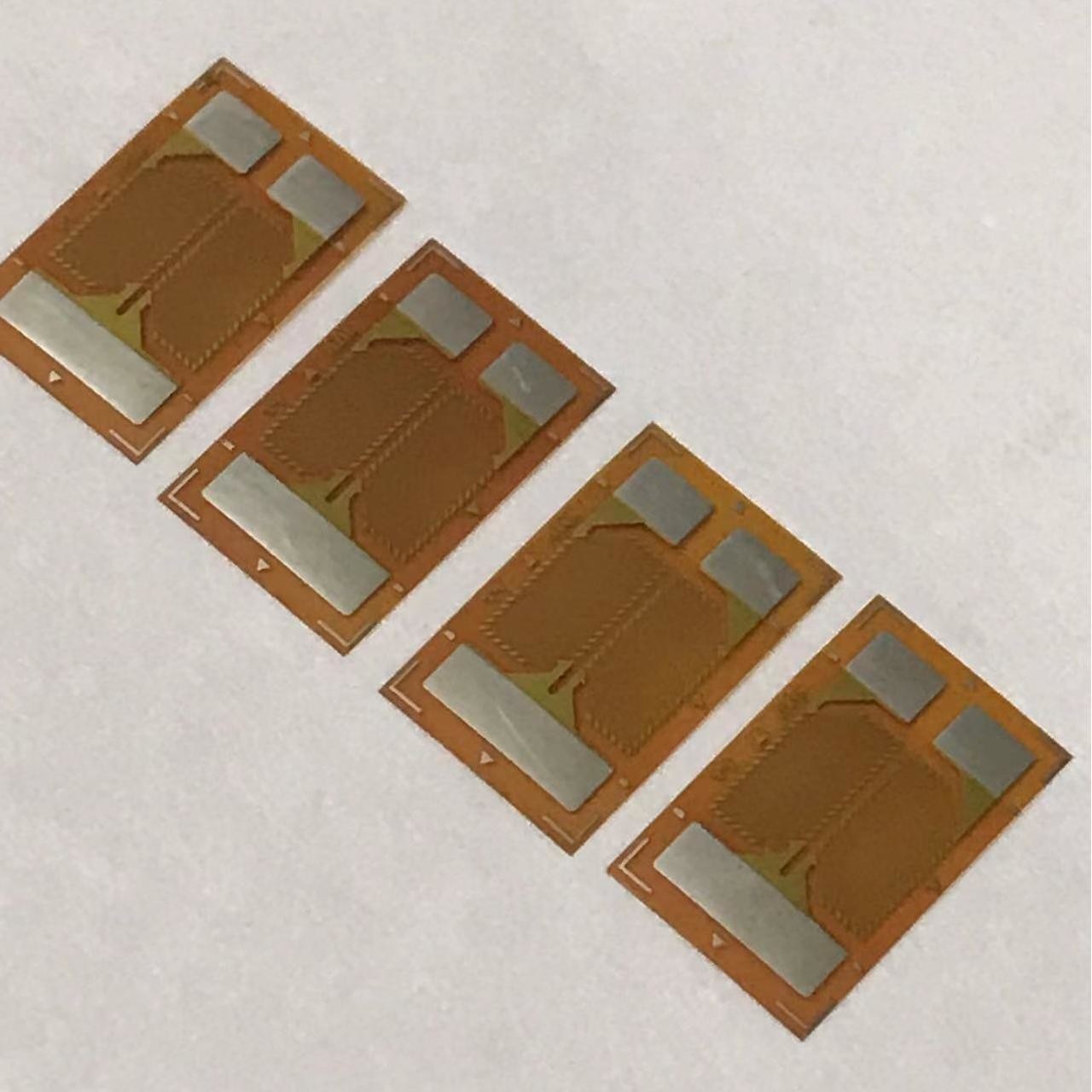

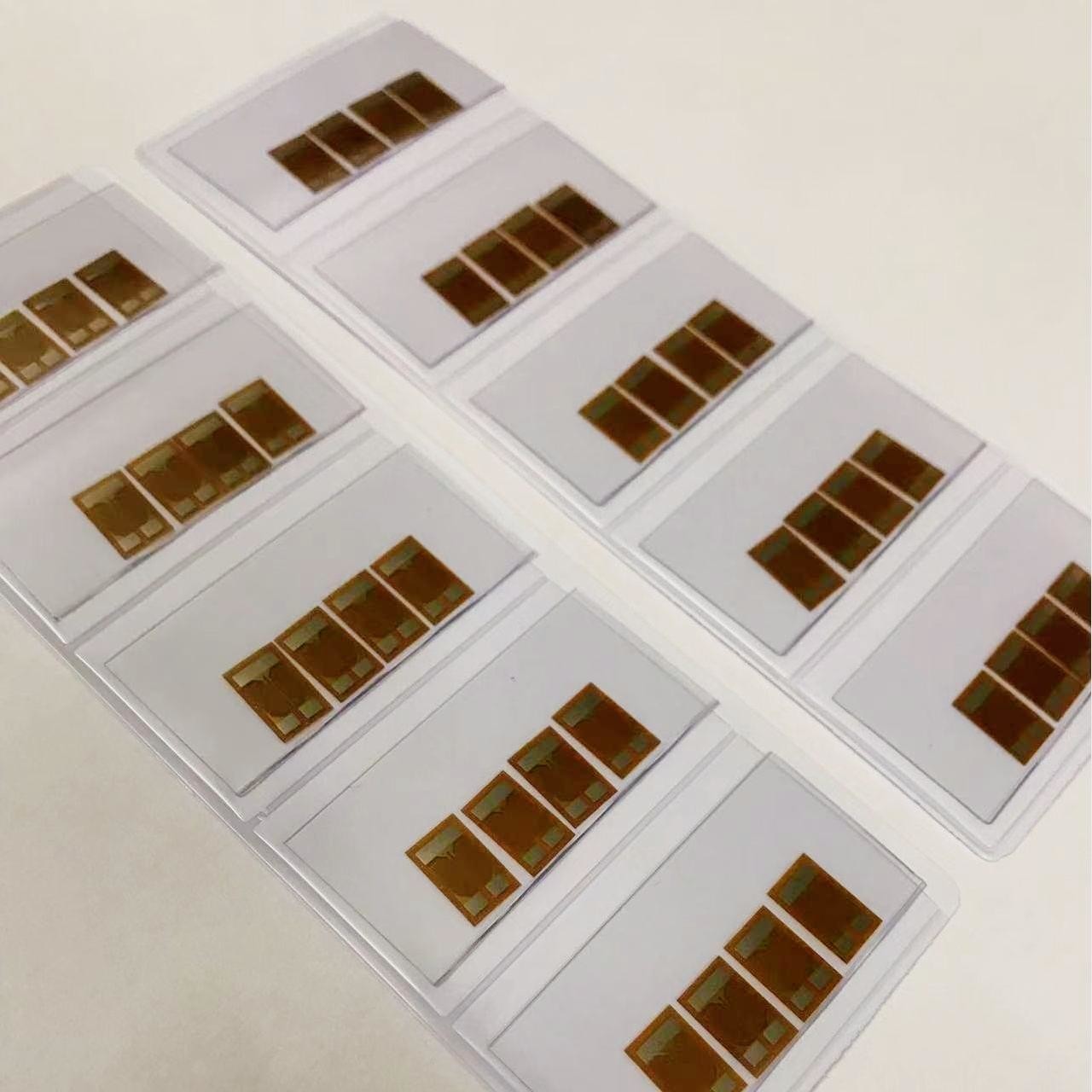

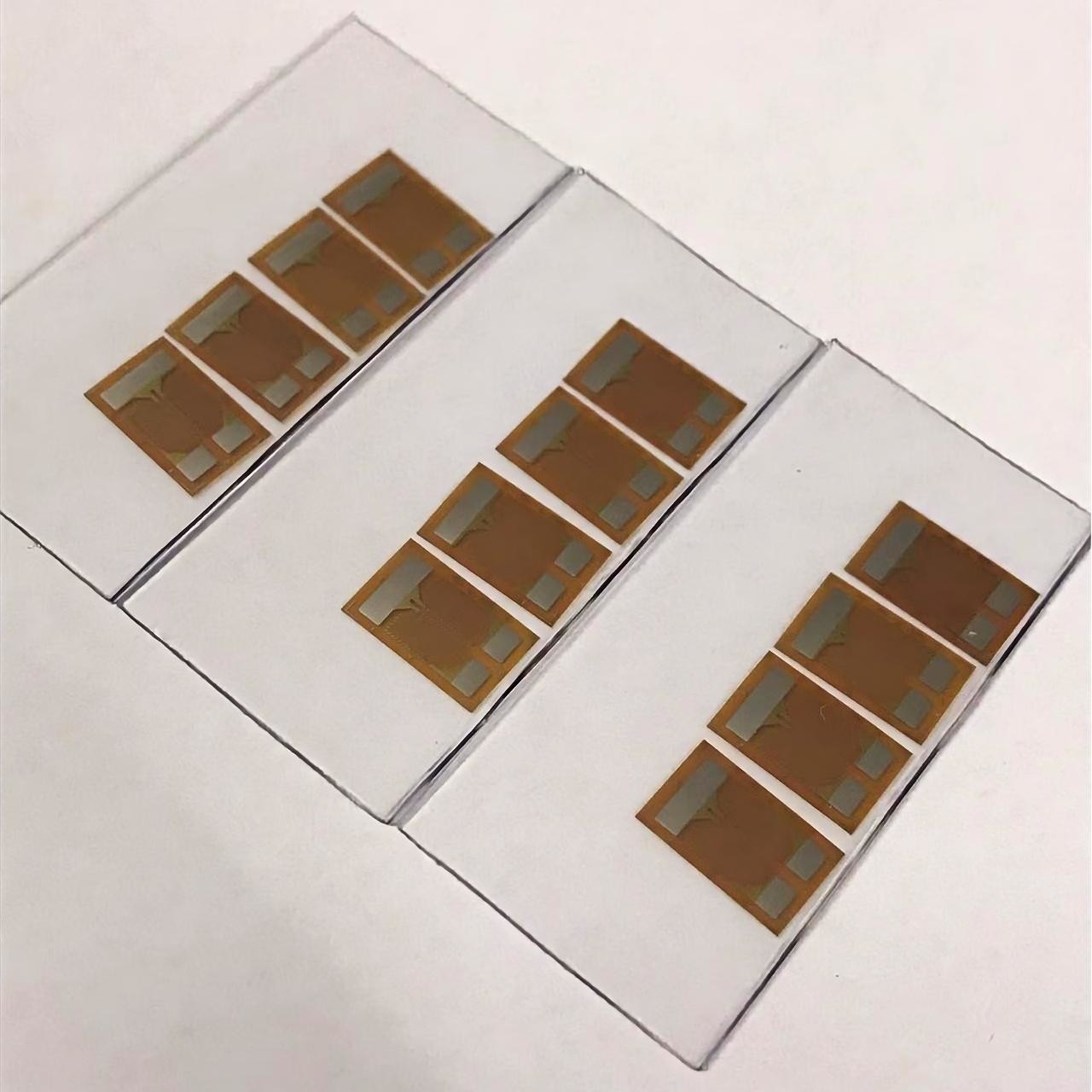

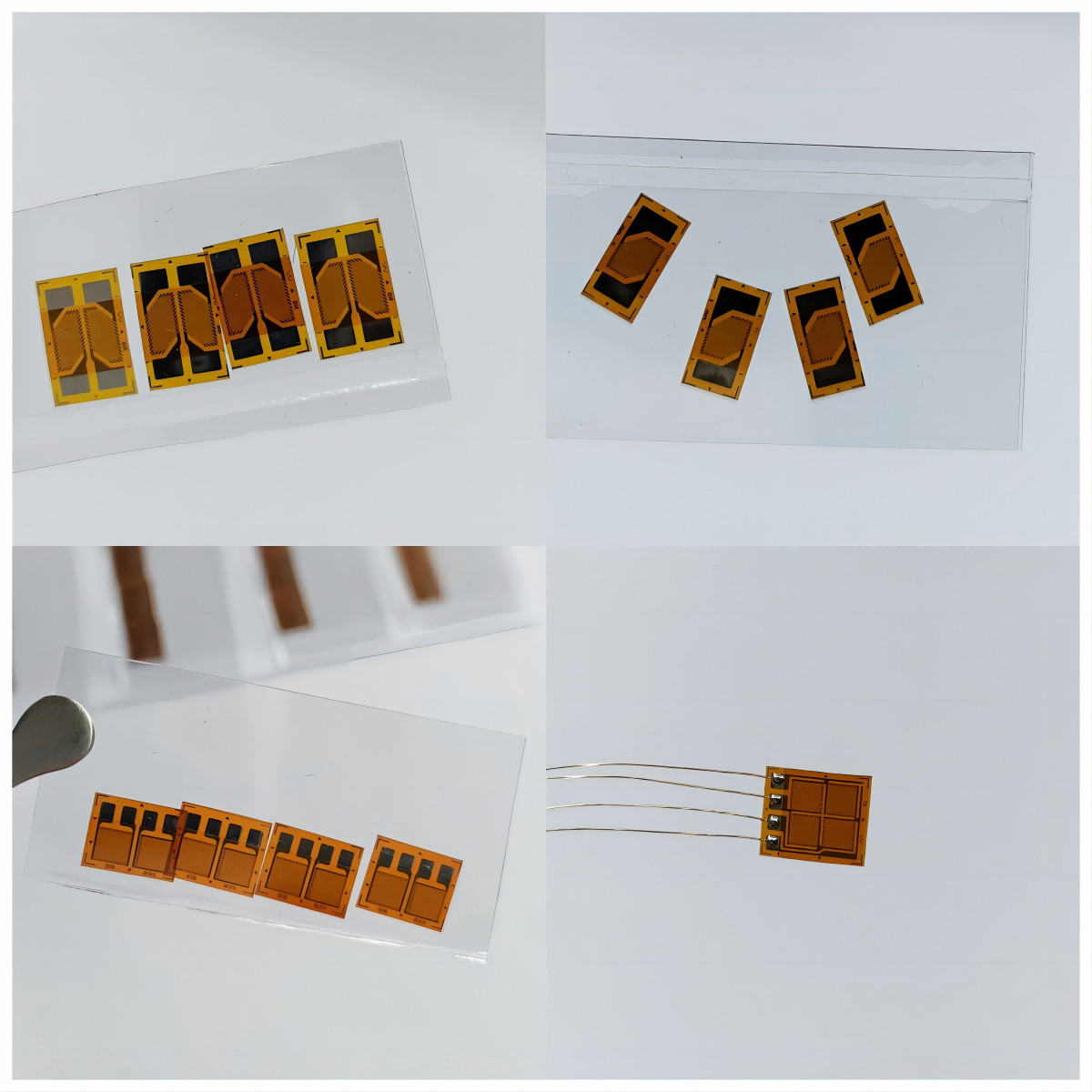

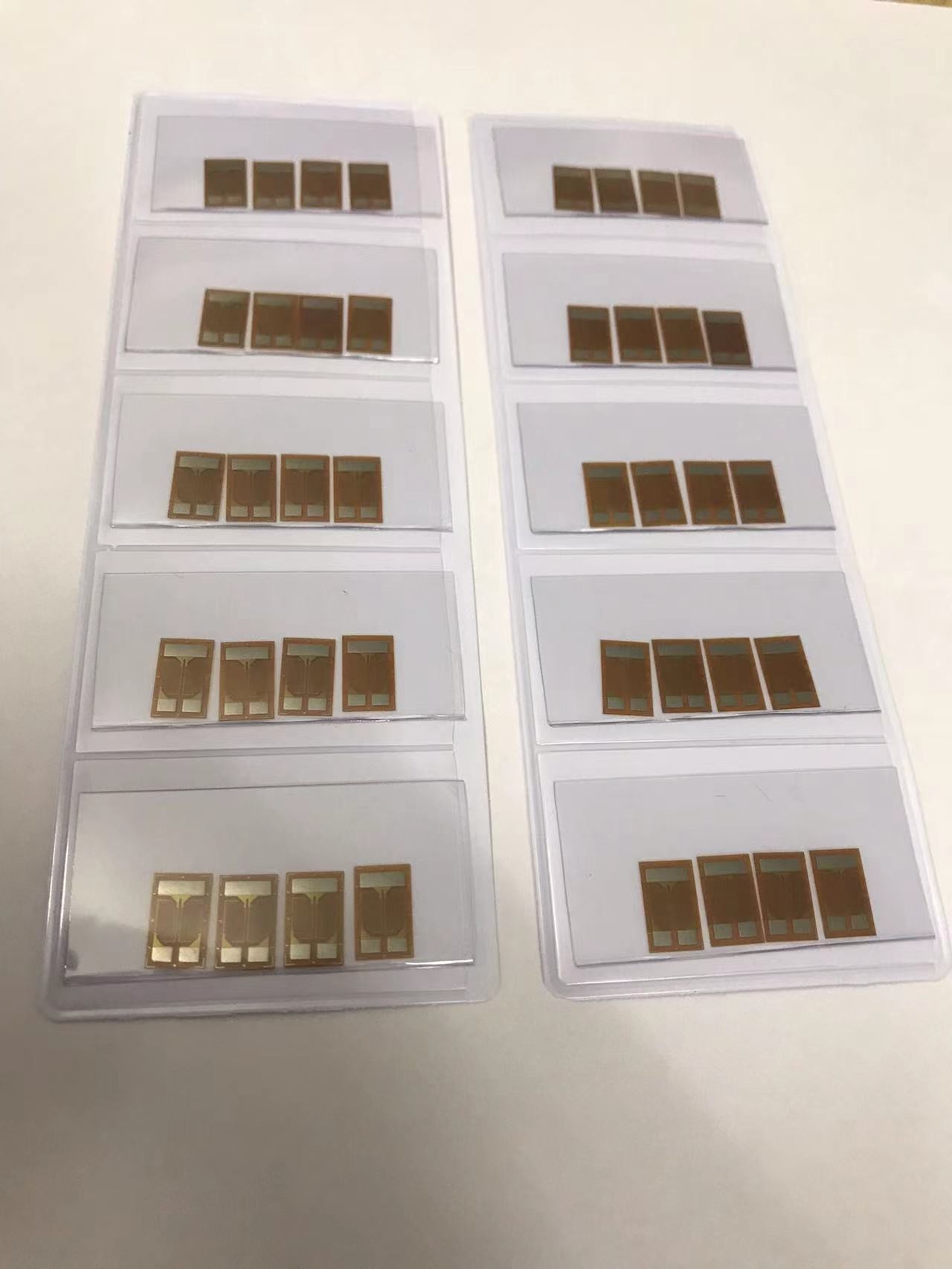

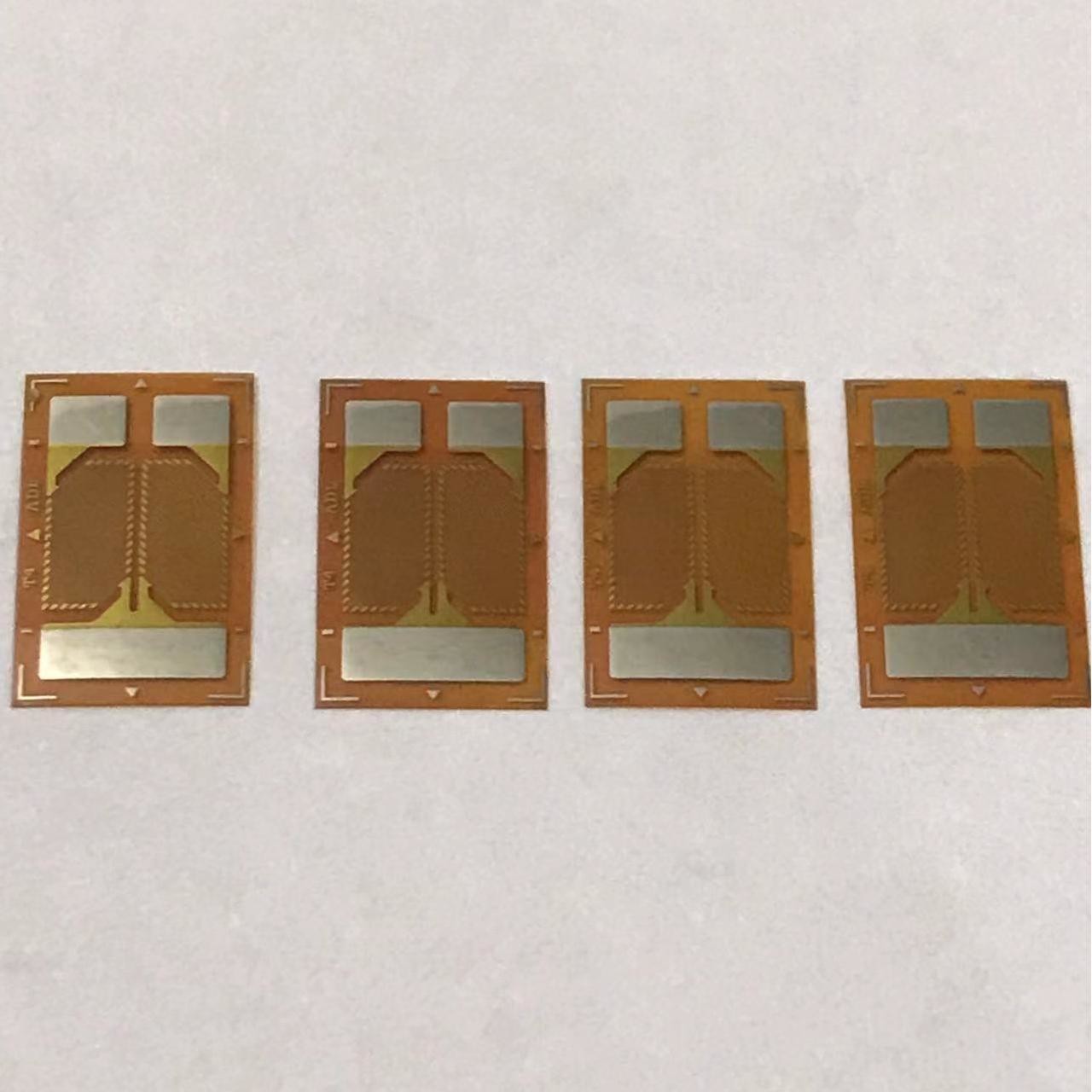

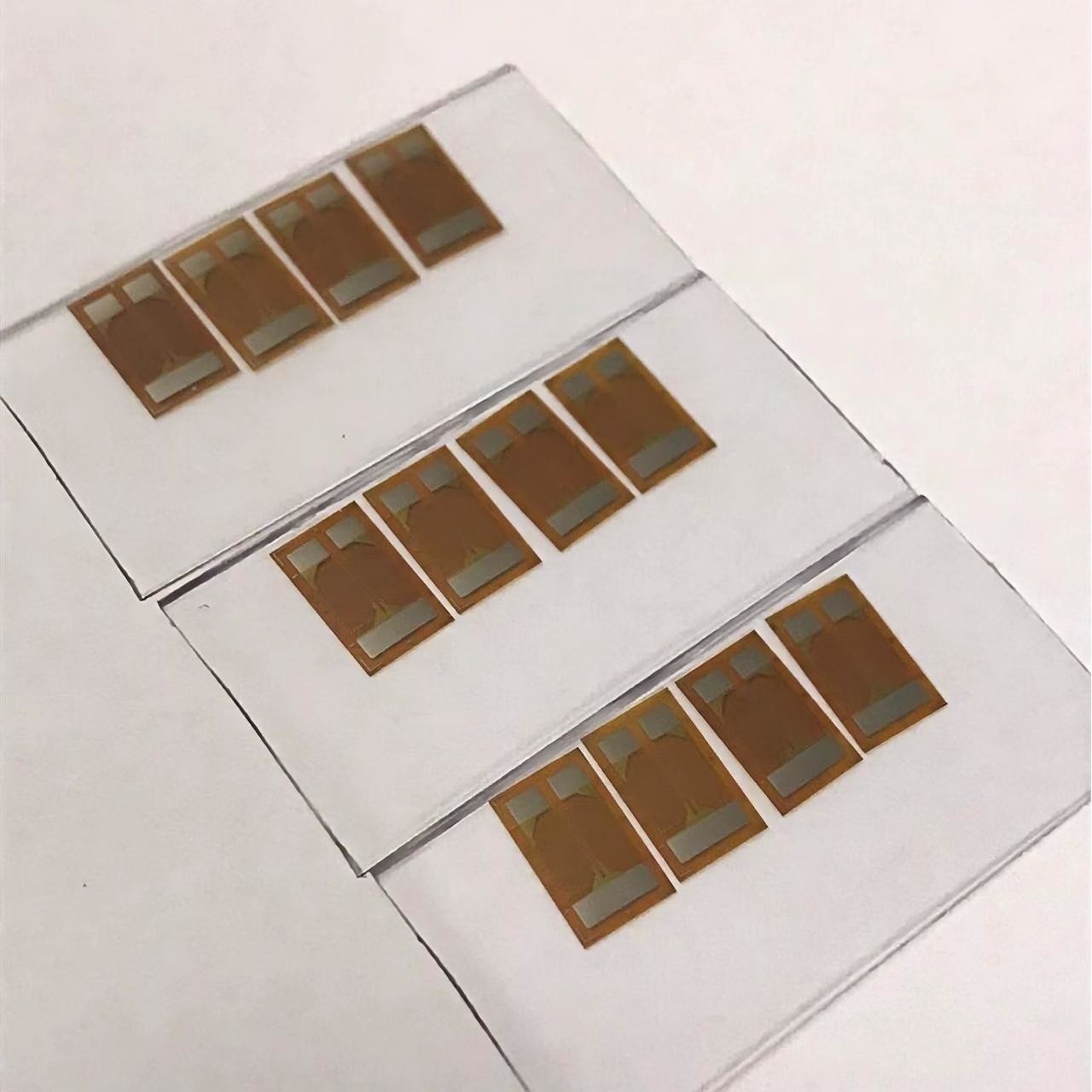

เครื่องวัดความยืดของแผ่นแผ่น EB-A Series เป็นเครื่องวัดความยืดครึ่งสะพานที่เหมาะสําหรับการใช้ในแอปพลิเคชั่นเซลล์ภาระที่หลากหลายเซนเซอร์ความดันขนาดเล็กนี้ เหมาะสําหรับการใช้ในสภาพแวดล้อมที่รุนแรงและสภาพที่รุนแรง.
หนึ่งในลักษณะสําคัญของผลิตภัณฑ์ Foil Strain Gauge ของเราคือความสับสนของ ± 0.05% Full Scaleทําให้มันเป็นตัวเลือกที่นิยมสําหรับการใช้งานเซลล์เซ็นเซอร์ภาระ.
ไม่ว่าคุณต้องการเซ็นเซอร์ความดันขนาดเล็ก สําหรับการทดสอบห้องปฏิบัติการ หรือการใช้งานในอุตสาหกรรมและความมั่นคงในระยะยาวคุณสามารถไว้วางใจว่าเครื่องวัดความเครียดเส้นตรงของเรา จะให้ผลที่แม่นยําทุกครั้ง
เครื่องวัดความเครียดครึ่งสะพาน, ซึ่งเป็นชนิดของเครื่องวัดความเครียดแผ่น, ผลิตด้วยวัสดุพกพาของ phenolic aldehyde, polyimide, หรือ epoxy.วัสดุเหล่านี้มีความยืดหยุ่นและทนทานได้ดี, ทําให้เครื่องวัดความเครียดสามารถทนต่อสภาพการทํางานที่รุนแรงได้ ระยะอุณหภูมิการทํางาน -20 °C + 80 °C รับรองว่าเครื่องวัดความเครียดสามารถใช้ในสภาพแวดล้อมที่หลากหลาย
เครื่องวัดความยืดของแผ่นโฟลย์ HA เป็นเครื่องที่เหมาะสมสําหรับการใช้งานในหลาย ๆ การใช้งาน. พวกมันสามารถใช้ในการก่อสร้างขนาดอุตสาหกรรม, อุปกรณ์วัดแรง, และเซ็นเซอร์ทอร์ค.พวกเขายังเหมาะสําหรับการใช้ในอุตสาหกรรมรถยนต์เมื่อมันสามารถใช้ในการวัดแรงที่ใช้กับส่วนประกอบต่างๆ ของรถยนต์
การใช้งานอื่น ๆ ของเครื่องวัดความยืดหยุ่นเหล่านี้รวมถึงการใช้ในอุตสาหกรรมอากาศและอวกาศ ที่สามารถใช้ในการวัดความเครียดบนปีกของเครื่องบินที่สามารถใช้ในการวัดแรงที่ใช้บนขาเทียม.
ความหลากหลายและความแม่นยําของเซอร์ HA ของ Top Sensor ของ Foil Strain Gauges ทําให้พวกเขาเป็นองค์ประกอบที่จําเป็นในการสร้างเซ็นเซอร์เซลล์ภาระความสามารถในการวัดการเปลี่ยนแปลงของแรงอย่างแม่นยําน้ําหนักและความดันทําให้มันเหมาะสําหรับการใช้ในอุตสาหกรรมและการใช้งานที่หลากหลาย
ขนาดนี้ใช้เหล็กสแตนเลสฟอยล์ที่ 0.003 ถึง 0.007 มิลลิเมตร
หนา แผ่นรองของมันทําจากยาง epoxy ความหนา 0.03 มิลลิเมตร ที่แสดงความละเอียดไฟฟ้าที่ดี
แผ่นหลังมีโค้ดสีเพื่อแยกของวัตถุ
วัสดุตัวอย่างสําหรับการชดเชยอุณหภูมิตนเอง
อุณหภูมิการทํางาน -20°C+80°C ระยะค่าชดเชยอุณหภูมิ +10°C+80°C
| รุ่น | ขนาดกรีด (mm) |
ขนาดฐาน (mm) | ระยะทางกรีด (มม.) |
| BF ((BA/BE) 350-2HA | 20.0×37 | 9.0×56 | / |
| BF ((BA/BE) 350-3HA | 2.8×55 | 9.7×67 | / |
| BF ((BA/BE) 350-4HA | 3.7×64 | 8.5×74 | / |
| BF ((BA/BE) 650-3HA | 2.8×47 | 8.8×57 | / |
| BF ((BA/BE) 1000-3HA | 2.8×55 | 9.7×67 | / |
| BF ((BA/BE) 1000-4HA | 3.8×64 | 8.5×74 | / |
| วัสดุพื้นฐาน | ธาตุฟีโนล อีโป็กซี่ | ||
|
Measuวงแหวน วัสดุ Grid |
เสมอราคา |
||
|
ความต้านทาน |
ความผิดพลาดของค่ามาตรฐาน |
Ω |
350±10Ω |
| ความเบี่ยงเบนของค่าเฉลี่ย | Ω | ≤0.5Ω | |
|
อุณหภูมิการใช้งาน |
/ |
(-30°C - +80°C) |
|
|
ความรู้สึก(Gage Factor) |
/ |
2.0± 1% |
|
|
แม็กซ์ Vrms (ความแรงดันไฟฟ้าสะพานสูงสุดที่อนุญาต) |
/ |
8 โวลต์
|
|
|
การผลิตความร้อน |
กeอัตราการทํางาน |
um/m/°C |
≤2 |
|
การกระจายกระจายเฉลี่ย |
± mm/m |
≤ 30 |
|
| ความต้านทานความร้อนในห้อง | MΩ | 10000 | |
| อุณหภูมิห้อง ความเครียดสุด(ขั้นต่ําความเครียด) | mm/m | 20000 | |
|
อุปกรณ์ประกอบความสับสน |
mm/m |
1.2 |
|
|
ชีวิต ที่ เหนื่อย |
/ |
≥107 |
|
|
รหัสแคร์ |
สแตนเลส / สแตนเลส |
||
