เครื่องวัดความเครียดฟอยล์ของเราถูกออกแบบมาเพื่อวัดการเปลี่ยนแปลงความดันขนาดเล็ก ให้แม่นยําและมีความรู้สึกสูงเครื่องวัดความเครียดเชิงเส้นถูกทําจากวัสดุที่มีคุณภาพสูง เพื่อให้มั่นคงในระยะยาวและการทํางานที่น่าเชื่อถือ.
เครื่องวัดความยืดของแผ่น 3AA Series เป็นเครื่องวัดความยืดของครึ่งสะพานที่เหมาะสําหรับการใช้ในแอปพลิเคชั่นเซลล์ความยืดที่หลากหลาย ด้วยช่วงอุณหภูมิการทํางาน -20 ̊ + 80 °Cเซนเซอร์ความดันขนาดเล็กนี้ เหมาะสําหรับการใช้ในสภาพแวดล้อมที่รุนแรงและสภาพที่รุนแรง.
หนึ่งในลักษณะสําคัญของผลิตภัณฑ์ Foil Strain Gauge ของเราคือความสับสนของ ± 0.05% Full Scaleทําให้มันเป็นตัวเลือกที่นิยมสําหรับการใช้งานเซลล์เซ็นเซอร์ภาระ.
ไม่ว่าคุณต้องการเซ็นเซอร์ความดันขนาดเล็ก สําหรับการทดสอบห้องปฏิบัติการ หรือการใช้งานในอุตสาหกรรมและความมั่นคงในระยะยาวคุณสามารถไว้วางใจว่าเครื่องวัดความเครียดเส้นตรงของเรา จะให้ผลที่แม่นยําทุกครั้ง
เครื่องวัดความเครียดครึ่งสะพาน, ซึ่งเป็นชนิดของเครื่องวัดความเครียดแผ่น, ผลิตด้วยวัสดุพกพาของ phenolic aldehyde, polyimide, หรือ epoxy.วัสดุเหล่านี้มีความยืดหยุ่นและทนทานได้ดี, ทําให้เครื่องวัดความเครียดสามารถทนต่อสภาพการทํางานที่รุนแรงได้ ระยะอุณหภูมิการทํางาน -20 °C + 80 °C รับรองว่าเครื่องวัดความเครียดสามารถใช้ในสภาพแวดล้อมที่หลากหลาย
เครื่องวัดความยืดหยุ่นแบบฟอยล์ซีรีส์ AA เหมาะสําหรับการใช้งานในหลายประเภท. มันสามารถใช้ในการก่อสร้างขนาดอุตสาหกรรม, อุปกรณ์วัดแรง, และเซ็นเซอร์ทอร์ค.พวกเขายังเหมาะสําหรับการใช้ในอุตสาหกรรมรถยนต์เมื่อมันสามารถใช้ในการวัดแรงที่ใช้กับส่วนประกอบต่างๆ ของรถยนต์
การใช้งานอื่น ๆ ของเครื่องวัดความยืดหยุ่นเหล่านี้รวมถึงการใช้ในอุตสาหกรรมอากาศและอวกาศ ที่สามารถใช้ในการวัดความเครียดบนปีกของเครื่องบินที่สามารถใช้ในการวัดแรงที่ใช้บนขาเทียม.
ความหลากหลายและความแม่นยําของเครื่องวัดความยืดหยุ่นฟอยล์ AA ของ Top Sensor ทําให้มันเป็นองค์ประกอบที่จําเป็นในการสร้างเซลล์แรงฝนความสามารถในการวัดการเปลี่ยนแปลงของแรงอย่างแม่นยําน้ําหนักและความดันทําให้มันเหมาะสําหรับการใช้ในอุตสาหกรรมและการใช้งานที่หลากหลาย

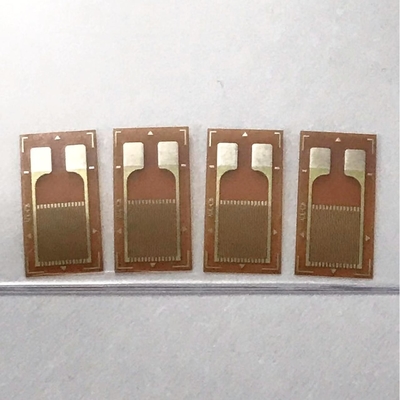

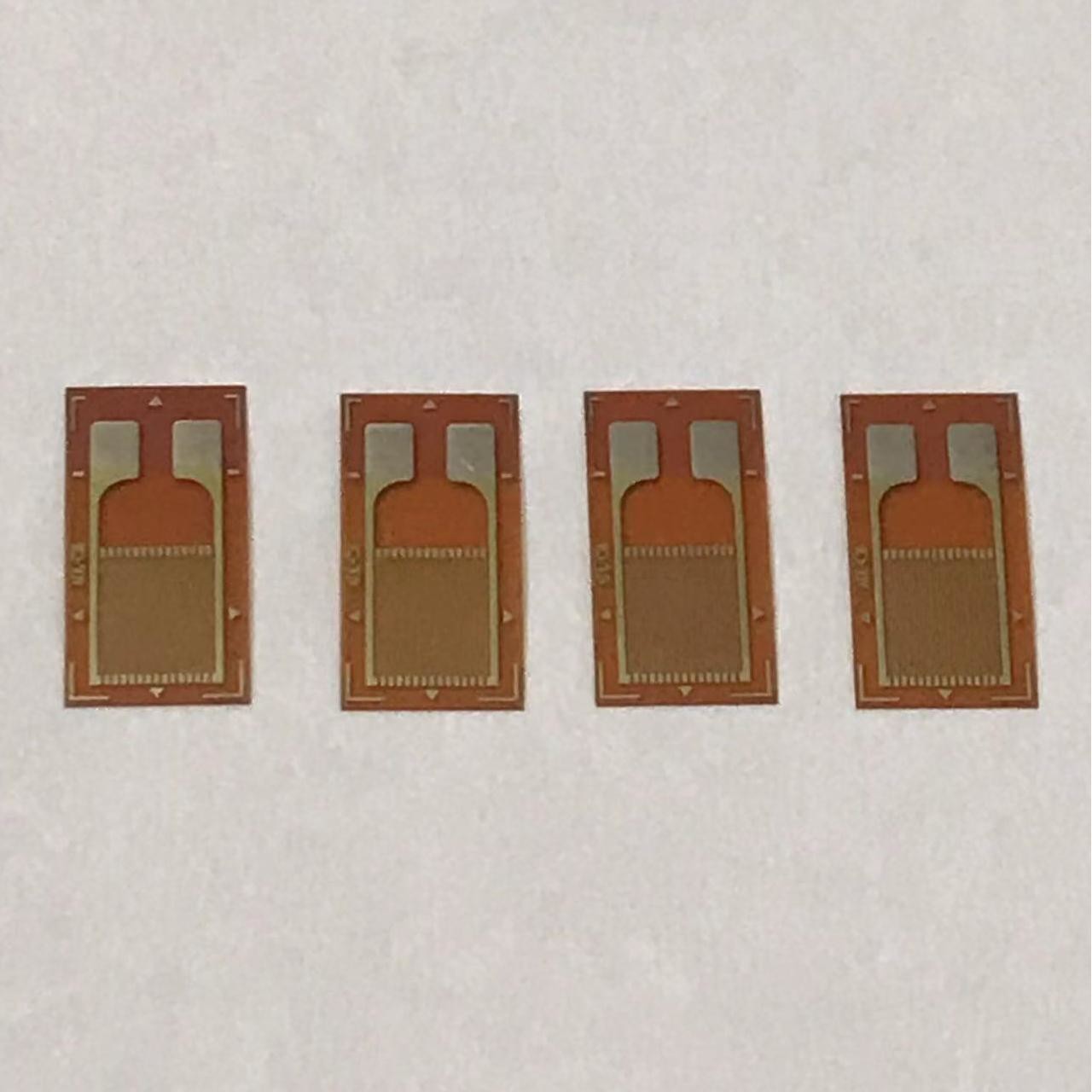

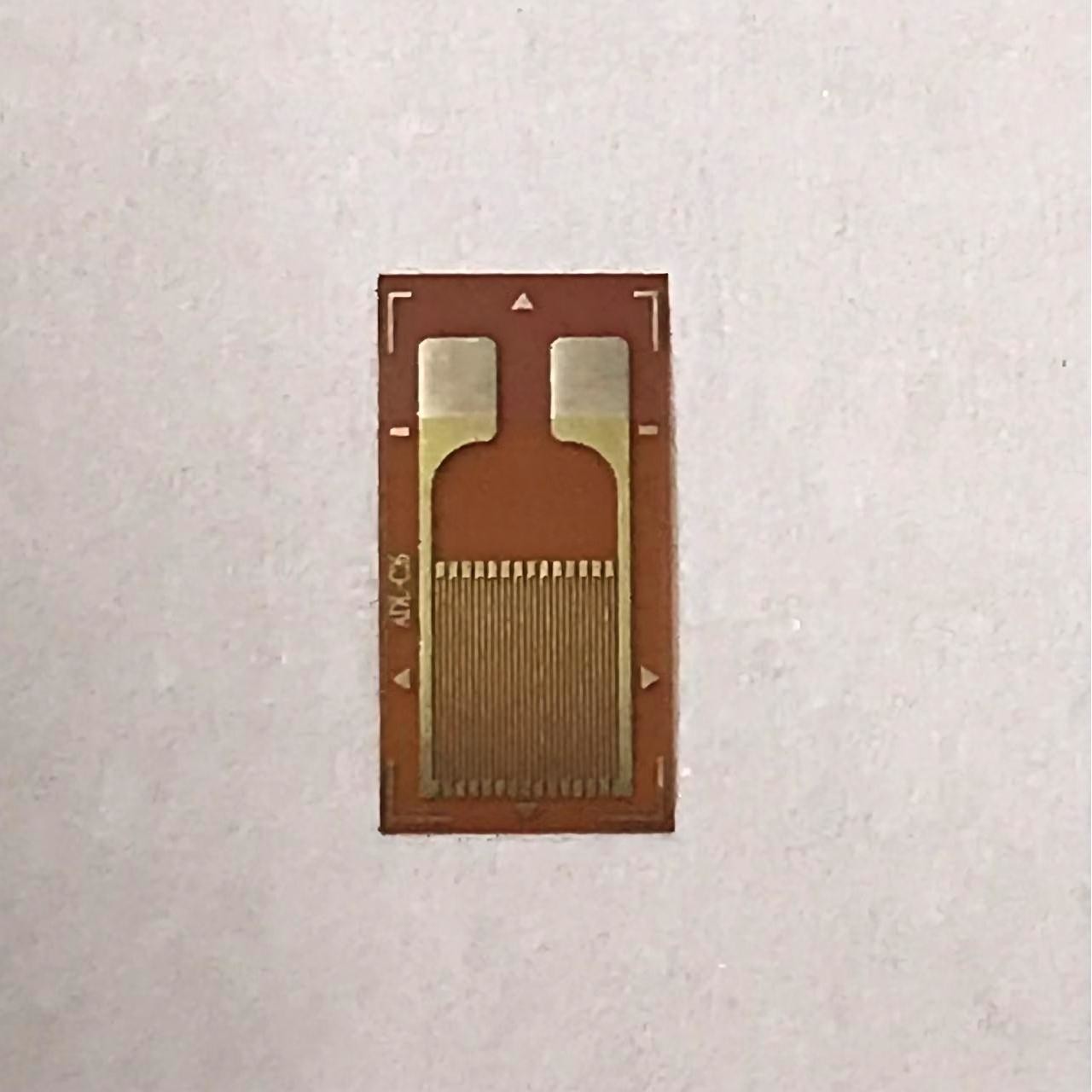

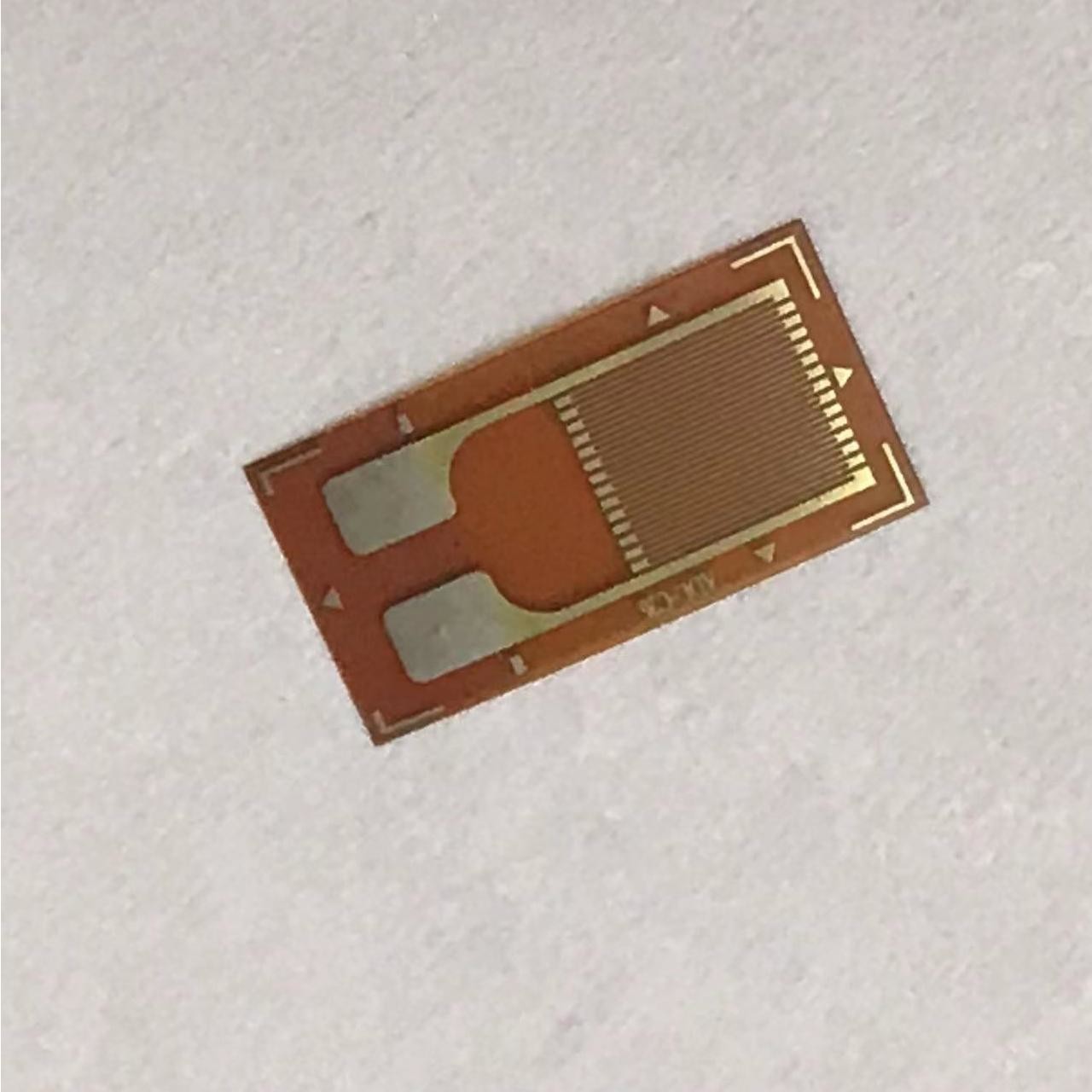

รูปแบบ: ซีรีย์ AA
◆วัสดุพื้นฐาน: ฟีโนล อัลดีไฮด / โพลิไมด์ / อีโป็กซี่
◆ วัสดุ ที่ ใช้ ยืด: ฟอยล์ (สับสนองทองแดง นิเคิล คอนสแตนตาน หรือ คาร์ม่า)
◆ความต้านทาน: 120-1000 โอม
◆สําหรับวัสดุ: เหล็กหรือสับสนธิอลูมิเนียม
| ปริมาตรเทคนิค | มูลค่า |
|---|---|
| อุณหภูมิการทํางาน | -20°C+80°C |
| หนอน | ± 0.05% ขนาดเต็ม |
| ลักษณะ | เครื่องตรวจจับความดันขนาดเล็ก |
| ระยะการวัด | 0-1000 ไมโครสเตรน |
| การใช้งาน | เซ็นเซอร์เซลล์ภาระ |
| อุณหภูมิการทํางาน | -30°C+80°C |
| ไฮสเตเรซิส | ± 0.05% ขนาดเต็ม |
| วัสดุกรีด | คอนสแตนตาน / คาร์มา |
| วัสดุบรรทุก | ฟีโนล อัลดีไฮด / โพลีไมด์ / อีโป็กซี่ |
ขนาด
| รูปแบบ | ขนาดกรีด (mm) |
ขนาดฐาน (mm) | ระยะทางกรีด (มม.) |
| BF120-1AA | 10.0×314 | 4.7×40 | / |
| BF120-3AA | 3.0×244 | 6.6×34 | / |
| BF175-3AA | 3.0×26 | 6.6×36 | / |
| BF350-1AA | 10.0×375 | 4.6×47 | / |
| BF350-1.5AA | 1.7×385 | 4.8×47 | / |
| BF350-2AA | 2.1 × 34 | 5.1 × 42 | / |
| BF350-3AA | 3.2×31 | 7.3×41 | / |
| BF350-4AA | 4.1 × 31 | 8.2×41 | / |
| BF350-5AA | 5.0×29 | 9.3×39 | / |
| BF350-6AA | 6.0×29 | 10.3×39 | / |
| BF500-3AA | 30.0×36 | 7.3×46 | / |
| BF1000-1.5AA | 1.7×42 | 5.0×50 | / |
| BF1000-2AA | 2.1 × 40 | 5.1 × 50 | / |
| BF1000-3AA | 3.15×37 | 6.9×46 | / |
| BF2000-3AA | 3.0×42 | 6.6×50 | / |
