วัสดุ: | โลหะผสมเหล็ก | ความจุ: | 500-20,000กก. |
---|---|---|---|
เอาท์พุต: | 3mv/v | ความแม่นยำ: | C3 |
ความยาวสายเคเบิล: | 3-10 เมตร | แอปพลิเคชัน: | อุตสาหกรรมการชั่งน้ำหนัก |
แสงสูง: | โหลดเซลล์ชนิดคานเฉือน,โหลดเซลล์ชนิดบีม,โหลดเซลล์คานเฉือนปลายด้านเดียว |

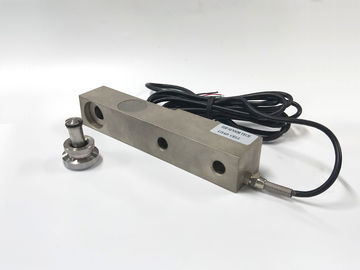

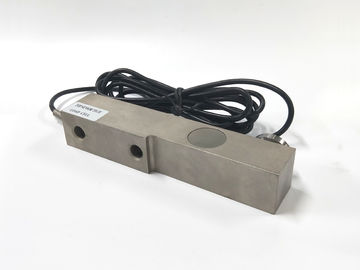

โหลดเซลล์คานเดี่ยวแบบ: SD-01 ความจุ: 100 กก. - 20,000 กก. คุณสมบัติ: โหลดเซลล์คานเดี่ยวกำลังการผลิตตั้งแต่ 500 กก. ถึง 20,000 กิโลกรัมวัสดุโลหะผสมเหล็กหรือสแตนเลสคุณภาพดีความแม่นยำสูงและต้นทุนต่ำ เนียม การติดตั้งมาตรฐาน
คุณสมบัติ:
โหลดเซลล์แบบคานเดี่ยวกำลังการผลิตตั้งแต่ 500 กก. ถึง 20,000 กก
วัสดุโลหะผสมเหล็กหรือเหล็กกล้าไร้สนิมคุณภาพดีความแม่นยำสูงและต้นทุนต่ำ
กาวปิดผนึก, พื้นผิวเนียม การติดตั้งมาตรฐาน
การใช้งาน: เครื่องชั่งตั้งพื้น, เครื่องชั่งแพลตฟอร์ม, สะพานชั่งน้ำหนัก ฯลฯ
ขนาด: (mm)
โหลดจัดอันดับ (กก.) | L | L1 | L2 | L3 | L4 | D | D1 | D2 | H | H1 | H2 | B |
500--3000 | 203 | 95 | 22 | 98 | 64 | 13 | 16 | 32 | 43 | 37 | 30 | 37 |
5000-8000 | 235 | 110 | 22 | 124 | 66 | 21 | 22 | 38 | 52 | 48 | 30 | 48 |
10000 | 279 | 133 | 32 | 140 | 82 | 28 | 32 | 48 | 67 | 60 | 20 | 60 |
20000 | 318 | 153 | 38 | 159 | 89 | 34 | 38 | 54 | 82 | 70 | 24 | 70 |
โหลดเซลล์ข้อมูลจำเพาะ: | |||
ระดับความแม่นยำ: | C3 | ||
จัดอันดับการส่งออก: | 3mV / V ± 0.003 | ||
ที่ไม่ใช่เส้นตรง (% FS): | ± 0.02 | ||
ยอดคงเหลือเป็นศูนย์ (% FS): | ± 1.0 | ||
ความต้านทานอินพุต: | 350 ± 5 | ||
ความต้านทานเอาท์พุท: | 350 ± 5 | ||
ความต้านทานของฉนวน: | ≥5000 (100VDC) | ||
ชั่วคราว ผลต่อช่วง (% FS / 10 ℃): | ± 0.017 | ||
ชั่วคราว ผลกระทบต่อศูนย์ (% FS / 10 ℃): | ± 0.02 | ||
อุณหภูมิในการทำงาน ช่วง (℃): | -20 ~ + 55 | ||
แรงดันไฟฟ้ากระตุ้น (V): | 9 ~ 12 (DC) | ||
ความปลอดภัยเกินพิกัด (% FS) | 150% | ||
ทำลายเกิน (% FS) | 200% | ||
ระดับการป้องกัน: | IP67 | ||
ความยาวสายเคเบิล: | 3 เมตร -10 เมตร | ||
วิธีการเชื่อมต่อสายไฟ
|
